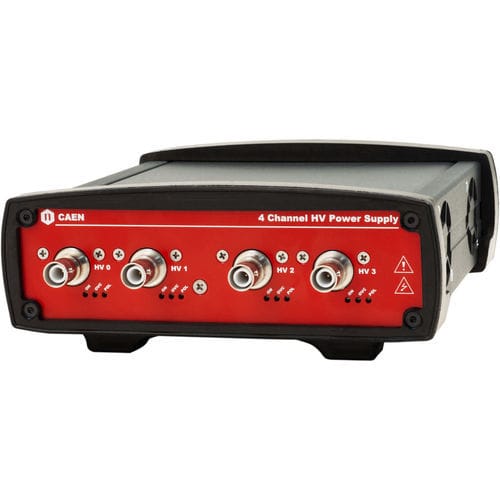

Módulo de alimentação de E/S DT5519E

4 canais independentes numa caixa de secretária compacta gama de saída de 500 V / 3mA Disponível com polaridade positiva, negativa ou mista Conectores de saída coaxiais SHV Baixa ondulação 10 nA Resolução do monitor de corrente (com Imon-Zoom x10: 1 nA) Controlo local e remoto (USB2.0/Ethernet) Ferramentas de software para uma gestão fácil dos canais Visão geral O DT5519E é um módulo de secretária compacto que inclui 4 canais independentes de alimentação de alta tensão de 500 V, 3 mA. A unidade está disponível com polaridade de saída positiva ou negativa; também está disponível uma versão mista com 2 canais positivos e 2 negativos. As saídas HV são fornecidas através de conectores SHV. As taxas de RAMP-UP e RAMP-DOWN da saída HV podem ser seleccionadas independentemente para cada canal na gama de 1 ÷ 100 V/s com passos de 1 V/s. O módulo possui resolução Imon de 10 nA. As características incluem a resolução do monitor de corrente aumentada em 10x numa gama inferior (selecionável via software). Os parâmetros funcionais podem ser programados e monitorizados via USB 2.0 ou Ethernet. Está disponível um conjunto completo de ferramentas de software para controlar estas unidades, desde bibliotecas de baixo nível a software de aplicação gráfica. As características de segurança incluem: Aviso de sobretensão e subtensão quando a tensão de saída difere do valor programado (±0,5% do valor definido, ±3 V). Limite de proteção VMAX e IMAX programável por hardware. Deteção de sobrecorrente: quando um canal tenta ultrapassar o limite de corrente programado, é sinalizado como estando em "sobrecorrente" e entra em estado TRIP. A tensão de saída é variada para manter a corrente abaixo do limite programado durante um tempo TRIP programável, depois o canal é desligado.
