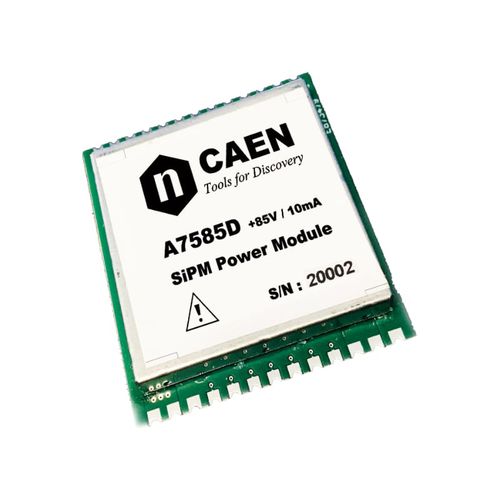

Módulo de potência analógico A7585D/DU

digital

Fonte de alimentação de alta tensão de canal único montada em PCB gama de saída 20÷85 V (10 mA) Adequado para grandes matrizes SiPM Controlo analógico e digital (UART e I2C) Ripple muito baixo Alta resolução no monitor de tensão e corrente Compensação de temperatura programável Biblioteca C de código aberto para interface I2C de vários dispositivos disponível no repositório GitHub Software de controlo ZEUS para uma gestão fácil do módulo Interface USB Visão geral do módulo Os A7585D/A7585DU são reguladores de alta tensão especificamente concebidos para a polarização SiPM. Cada um tem um controlador de compensação de temperatura incorporado com coeficiente programável. O módulo pode ser controlado digitalmente por UART e I2C. Além disso, o A7585DU integra uma ponte USB para UART e pode ser alimentado a partir de USB. A tensão de saída também pode ser controlada proporcionalmente a uma entrada analógica. O A7585D/A7585DU pode fornecer até 10 mA e a tensão de saída pode ser regulada entre 20V e 85V com uma resolução de 1mV. Além disso, o software de controlo ZEUS é fornecido gratuitamente; o ZEUS permite monitorizar e controlar vários módulos ao mesmo tempo. Software Zeus O ZEUS é um software compatível com Windows que permite controlar vários módulos A7585DU utilizando uma ligação USB. O software baseia-se numa GUI de fácil utilização que permite a configuração dos parâmetros e o registo de dados em tempo real. Integra capacidades de registo em tempo real (tensão, corrente e temperatura) com a possibilidade de sobrepor medições de vários módulos. O software ZEUS é a forma mais simples de programar a compensação LUT de temperatura. A unidade é desenvolvida em estreita colaboração com a NUCLEAR INSTRUMENTS SRL.
