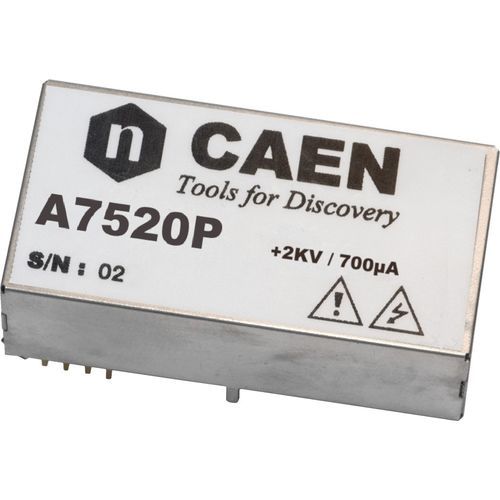

Módulo de potência A7520

Alta eficiência gamas de saída de 2000 V/700 µA Disponível com polaridade positiva ou negativa Pacote compacto: 29x54x16 mm3 (LxLxA) Visão geral O A7520 é um conversor CC/CC de alta tensão de canal único, de elevada eficiência e baixo ruído, num formato de montagem em PCB. Fornece uma tensão de saída programável e monitorizável que varia entre 0 e 2000 V, quando alimentado com uma entrada de +12 V. Está disponível com tensão de saída positiva ou negativa. A tensão de saída é regulada através do fornecimento de uma tensão externa de 0 a +2,5 V (Vset). A placa está equipada com uma proteção contra sobreintensidades: se for consumida uma corrente superior ao valor máximo Iout, o módulo não é danificado. Graças à sua excelente estabilidade e ao seu design especial, a fonte de alimentação A7520 foi concebida para funcionar em ambientes agressivos e sob variações de temperatura severas. O módulo foi concebido numa PCB FR4, revestido e alojado numa caixa de aço DC01. Os componentes da biblioteca CAD Altium e os modelos 3D por etapas estão disponíveis mediante pedido. Deteção de sobreintensidade se o canal tentar obter uma corrente superior a Iset, a tensão de saída varia para manter a corrente abaixo do limite Iset. O canal comporta-se como um gerador de corrente. Especificações técnicas Embalagem - Material: DC01; dimensão: L=29 mm ; C=54 mm ; A=16 mm Número de canais - 1 Corrente máxima de saída (Iout) - 2000V Pinos de contacto - Cabeçalho de tira macho; passo de 2,54 mm; bronze fosforoso; isolador UL94V0 Proteção - Sobrecorrente, curto-circuito, faíscas e humidade Temperatura de funcionamento - 55° C -55° C ÷ +80° C Temperatura de armazenamento -55° C ÷ +85° C Ondulação de saída (carga total) - Típico 8mVpp, Máximo 10mVpp Eficiência >55% @ Vout 2000 V (-20° C ÷ +70° C)
