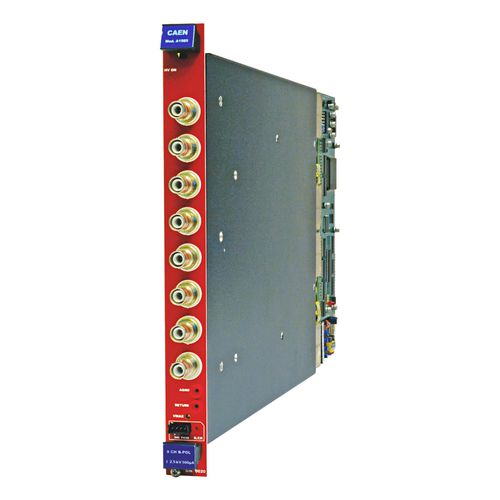

Módulo de alimentação de E/S A1589

8 canais de alta tensão controláveis de forma independente Canais bipolares de quatro quadrantes gama de saída de ±2,5 kV / ±500 µA Conector coaxial SHV Retorno flutuante comum partilhado por todos os canais Baixa ondulação Excelente estabilidade de saída a longo prazo Alerta de sub/sobretensão, proteção contra sobrecorrente e tensão máxima Lógica de interbloqueio para ativação da unidade Ferramenta de software para uma gestão fácil dos canais Visão geral do produto A placa A1589 contém 8 canais independentes que fornecem alta tensão através de conectores SHV; é compatível com o Sistema Universal de Alimentação Multicanal CAEN (SY1527, SY2527, SY4527, SY5527). Todos os canais são diferenciais e podem funcionar nos chamados regimes de quatro quadrantes, alimentando ou funcionando como carga resistiva. Pode fornecer, com uma excelente estabilidade de saída a longo prazo, uma tensão máxima de ±2,5 kV e uma corrente máxima de ±500 µA. Garante uma estabilidade de tensão dentro de 10 mVpp, com resolução de ajuste de 100 mV. Além disso, os canais partilham um retorno flutuante comum, que permite a ligação à terra no detetor, reduzindo o nível de ruído; o retorno flutuante está isolado da terra da caixa até ±50 V (com um limite de hardware de 65 V). A placa está equipada com protecções de corrente e de tensão. Se um canal tentar consumir uma corrente superior ao seu limite programado, é sinalizado como estando em estado de sobrecorrente; o sistema de alimentação detecta este estado como uma falha e reage de acordo com a definição do parâmetro TRIP, nomeadamente: TRIP = 1000 s: quando o valor de corrente de saída definido é atingido, o canal comporta-se como um gerador de corrente constante. TRIP < 1000 s: a corrente de saída mantém o valor definido apenas durante o intervalo de tempo programado e depois é desligada.
