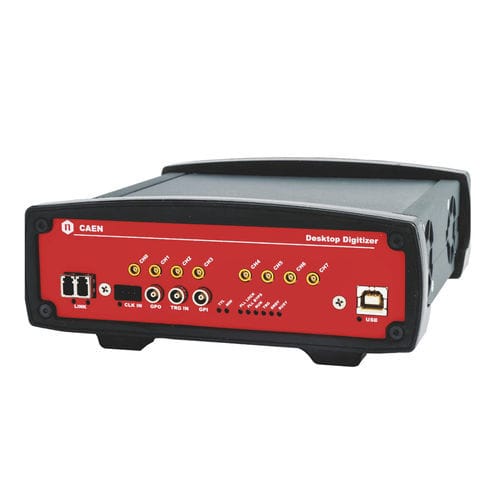

Digitalizador analógico DT5725

14 bits

14 bits a 250 MS/s Entradas analógicas em conectores coaxiais MCX Suportado por NSCLDAQ (apenas DPP-PSD e DPP-PHA) 8 canais, módulo de secretária 0.gama dinâmica de entrada selecionável de 5 e 2 Vpp com ajuste de desvio DC programável Algoritmos para processamento digital de impulsos Análise da altura do pulso (DPP-PHA) Discriminação da forma do impulso (DPP-PSD) Codificação de comprimento zero (DPP-ZLEplus) - NOVO Janela de aquisição dinâmica (DPP-DAW) - NOVO Interfaces de comunicação USB e Optical Link Funcionalidades de sincronização multi-placa Capacidade de ligação em cadeia Compatível com o software de demonstração CoMPASS, MC2Analyzer, DPP-ZLEplus e DPP-DAW, bibliotecas C e LabVIEW Visão geral do produto O DT5725S é um digitalizador capaz de registar formas de onda juntamente com algoritmos avançados para processamento de impulsos digitais (DPP) em linha. Utilizando o firmware DPP, os utilizadores podem adquirir parâmetros físicos quantitativos (carga integrada, discriminação da forma do impulso com uma resolução temporal muito fina, análise da altura do impulso), bem como ler formas de onda com identificação automática do impulso e supressão da linha de base com base no canal (codificação de comprimento zero e janela de aquisição dinâmica). A vasta gama de algoritmos de DPP suportados pelo DT5725S tornam-no num "must-have" para qualquer tipo de aplicação de física nuclear. O DT5725S (anteriormente DT5725) também foi atualizado, introduzindo uma FPGA maior para acomodar algoritmos DPP mais complexos e um novo conversor A/D para uma melhor estabilidade que não requer calibração relacionada com a temperatura. Os sinais de entrada são lidos por um ADC Flash, com uma resolução de 14 bits e uma taxa de amostragem de 250 MS/s, o que é adequado para sinais de velocidade média, como os provenientes de cintiladores líquidos ou inorgânicos acoplados a PMTs ou fotomultiplicadores de silício,
