Detector de neutrão NBrick

de alta tensãodigitaltérmico

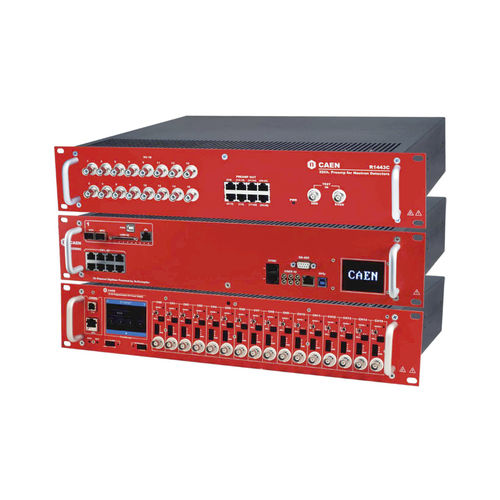

Adaptado para a leitura de tubos 3He/BaF3 Software Thanos DAQ para aplicações de deteção de neutrões Até 16 detectores sensíveis à posição Fornece alta tensão, fase de pré-amplificação e processamento digital de impulsos Configuração montável em bastidor para instrumentos SANS e detectores de segurança nuclear Visão geral O NBrick é um sistema de montagem em bastidor composto por três placas: R1443C Pré-amplificador sensível à carga especificamente concebido para válvulas 3He/BF₃ (32 canais / HV independente) R5560C 32 canais 14-bit 125 MS/s Processador de impulsos Placa de alta tensão R8033 (Mod. R8033DP: 16 canais +4kV/3mA) As três unidades combinadas formam um sistema de leitura completo para aplicações de deteção de neutrões, permitindo a leitura de até 16 tubos 3He/BF3 com deteção de posição. Fornece alta tensão até 4 kV para polarização de tubos 3He/BF3 e um estágio de pré-amplificação adequado com um ganho total de 0,85 a 19 V/pC e sensibilidade de 2 mV/fC. Graças à arquitetura baseada em Flash ADC, o Processador de Impulsos pode suportar taxas de eventos até 100 kcps por canal. O firmware integrado efectua a Divisão de Carga Resistiva para a reconstrução da posição e produz dados de energia/tempo. A CAEN fornece o software Thanos DAQ, que permite ao utilizador gerir remotamente a alta tensão e os digitalizadores, adquirir formas de onda, espectros de energia, espectros ToF e efetuar a reconstrução da posição. As figuras abaixo mostram alguns exemplos de medições efectuadas utilizando 4 tubos de 3He e uma fonte de 252Cf. Os neutrões emitidos foram moderados através da utilização de uma blindagem de polietileno, pelo que foram detectados neutrões térmicos.
