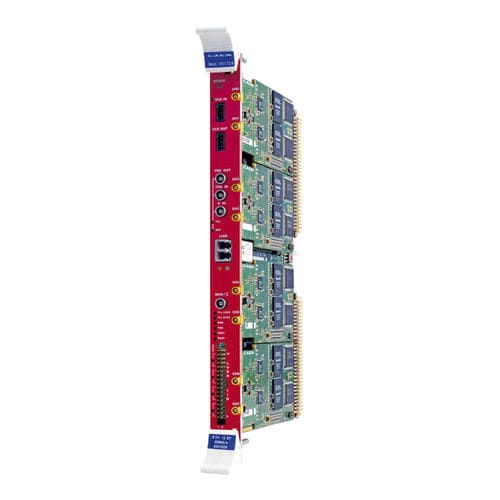

Digitalizador até 100 MS/s V1724

de 8 canais14 bitsPCIe

O CAEN Mod. V1724 é um digitalizador capaz de registar formas de onda juntamente com algoritmos avançados para processamento de impulsos digitais em linha (DPP) de análise da altura de impulsos e janela de aquisição dinâmica. Os dados são lidos por um ADC Flash, com uma resolução de 14 bits e uma taxa de amostragem de 100 MS/s, o que é adequado para detectores de alta resolução como o silício, o HPGe ou cintiladores inorgânicos como o NaI ou o CsI acoplados a pré-amplificadores sensíveis à carga. No modo de registo da forma de onda, são também implementados algoritmos de supressão de zero para reduzir o débito de dados. A aquisição pode ser independente do canal e é possível efetuar lógicas de coincidência/anti-coincidência entre diferentes canais e veto/gating externo. Múltiplas placas podem ser sincronizadas para construir sistemas complexos. No caso do modo DPP, os dados podem ser guardados em modo de lista com carimbo de data/hora para suportar taxas de entrada mais elevadas e melhorar o desempenho do débito. Os eventos acumulados podem ser rejeitados ou guardados para análise offline. A aquisição no modo DPP-PHA é totalmente controlada pelo software CoMPASS e MC2Analyzer, que gere os parâmetros do algoritmo, constrói os gráficos e guarda os espectros de energia e tempo relevantes. No caso do modo de registo da forma de onda, o utilizador pode tirar partido do software CAENScope e WaveDump para aceder e guardar as formas de onda. No caso do modo DPP-DAW, uma demo c controla totalmente a aquisição, a representação gráfica dos dados e a sua memorização.
