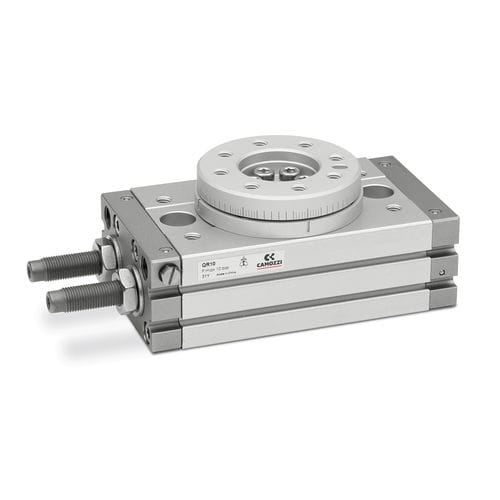

Atuador rotativo QR
hidráulicode pinhão e cremalheirade pistão duplo

Atuador rotativo - QR - CAMOZZI AUTOMATION - hidráulico / de pinhão e cremalheira / de pistão duplo
Atuador rotativo - QR - CAMOZZI AUTOMATION - hidráulico / de pinhão e cremalheira / de pistão duplo
Guardar nos favoritos
Comparar


Características

Movimento
rotativo
Tipo
hidráulico
Tecnologia
de pinhão e cremalheira, de pistão duplo
Configuração
de dupla ação
Material
em alumínio, em aço
Outras características
compacto, integrado
Pressão

MÁX: 10 bar
(145 psi)

MÍN: 1 bar
(14,5 psi)

Diâmetro da haste

7 mm, 10 mm, 20 mm, 30 mm, 50 mm
(0 in, 0 in, 1 in, 1 in, 2 in)

Ângulo de rotação

MÁX: 190 °

MÍN: 0 °

Temperatura ambiente

MÁX: 70 °C
(158 °F)

MÍN: 0 °C
(32 °F)

Descrição

Os actuadores rotativos da Série QR são cilindros com um pistão duplo, capazes de fornecer binários elevados, assegurando simultaneamente uma elevada estabilidade e um movimento rotativo preciso. O ângulo de rotação pode ser facilmente ajustado conforme desejado entre 0° e 190° através de parafusos de ajuste ou de amortecedores hidráulicos posicionados num dos lados da mesa rotativa. A utilização de amortecedores permite amortecer duas a cinco vezes mais energia cinética do que com parafusos de regulação. A mesa rotativa é compacta e permite a montagem direta da carga. A sua conceção compacta, a leveza e a facilidade de combinação com o EOAT tornam estes actuadores particularmente adequados para utilização nos sectores da montagem e da embalagem e em qualquer aplicação que exija a transferência, a inclinação ou a rotação de objectos. Materiais - perfil, extremos e rotor = alumínio - cremalheira = aço - pinhão = aço - anel guia da cremalheira = PTFE - juntas = NBR Tipo de montagem - por meio de parafusos no corpo central Ângulo mínimo de rotação (com amortecedor) - 10 = 66°, 20 = 52°, 30 = 46°, 50 = 70° (abaixo destes valores a rotação é totalmente amortecida) Repetibilidade - <0,2° Rolamentos - rolamentos de esferas Pressão de funcionamento - 1 - 10bar, 1 - 7bar (para 7mm), 1-6bar (para versões com amortecedor) Fluido - ar filtrado na classe 7.8.4 de acordo com a norma ISO 8573-1. Se for utilizado ar lubrificado, recomenda-se a utilização de óleo ISOVG32. Uma vez aplicada, a lubrificação nunca deve ser interrompida.

---
