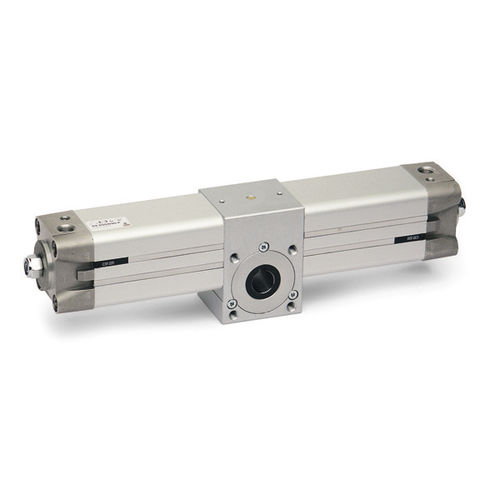

Cilindro rotativo 69 seriespneumáticode pistão magnéticocom tirantes
Guardar nos favoritos
Comparar
Características
- Movimento
- rotativo
- Tipo
- pneumático
- Tecnologia
- de pistão magnético, com tirantes, tipo pinhão e cremalheira
- Configuração
- de dupla ação
- Material
- em alumínio
- Outras características
- com amortecimento regulável, design elegante
- Diâmetro do cilindro
MÁX: 125 mm
(4,92 in)MÍN: 32 mm
(1,26 in)- Pressão
MÁX: 10 bar
(145 psi)MÍN: 1 bar
(14,5 psi)- Força
MÁX: 300 N
MÍN: 100 N
- Torque
MÁX: 510 Nm
(376,157 ft.lb)MÍN: 1,2 Nm
(0,885 ft.lb)- Ângulo de rotação
MÁX: 360 °
MÍN: 90 °
Descrição
Os cilindros rotativos da série 69 estão disponíveis em 7 furos diferentes e podem satisfazer uma grande variedade de requisitos operacionais.
Através de um parafuso de ajuste, é possível recuperar parte da folga entre o pinhão e a cremalheira.
Nas cabeças, existe um parafuso que permite ajustar a rotação em ± 5°.
Materiais - extremos / tubo / corpo = AL
cremalheira = aço
sapata guia da cremalheira = resina acetal
pinhão = aço endurecido
juntas de vedação = NBR
Tipo de montagem - orifícios roscados no corpo central por meio de suportes para cilindros ISO 15552
Fluido - ar filtrado classe 7.8.4 de acordo com a norma ISO 8573-1.
Se for utilizado ar lubrificado, recomenda-se a utilização de óleo ISOVG32. Uma vez aplicada, a lubrificação nunca deve ser interrompida
---
