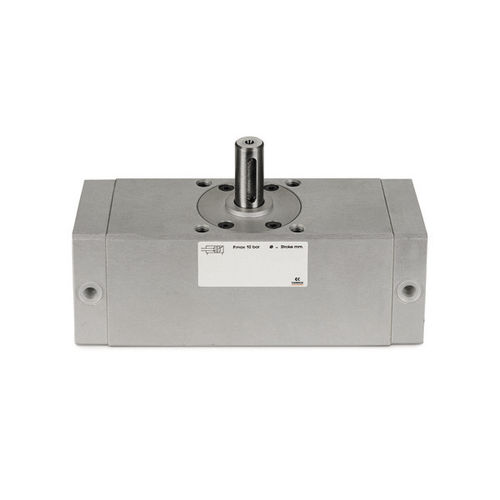

Cilindro rotativo 30 seriespneumáticode dupla açãoem alumínio
Guardar nos favoritos
Comparar
Características
- Movimento
- rotativo
- Tipo
- pneumático
- Configuração
- de dupla ação
- Material
- em alumínio
- Outras características
- compacto, design elegante, resistente ao desgaste
- Diâmetro do cilindro
MÁX: 100 mm
(3,94 in)MÍN: 50 mm
(1,97 in)- Pressão
MÁX: 10 bar
(145 psi)MÍN: 0,5 bar
(7,3 psi)- Torque
MÁX: 166,34 Nm
(122,686 ft.lb)MÍN: 2,08 Nm
(1,534 ft.lb)- Ângulo de rotação
MÁX: 180 °
MÍN: 90 °
- Temperatura ambiente
MÁX: 50 °C
(122 °F)MÍN: 0 °C
(32 °F)
Descrição
Os cilindros rotativos da série 30 são fabricados num perfil especial de alumínio.
As suas dimensões compactas e linhas simples proporcionam uma boa aparência estética.
Um bloco de guia único e resistente ao desgaste aumenta a vida útil da unidade.
As engrenagens de posicionamento são fornecidas para as rotações.
Nas cabeças existe um parafuso que permite ajustar a rotação em ± 5°.
Materiais - corpo e blocos terminais em perfil de alumínio - vedantes em NBR - outras peças - aço endurecido
Fixação - por meio de orifícios no corpo
Instalação - em qualquer posição
Fluido - ar limpo com ou sem lubrificação
---
