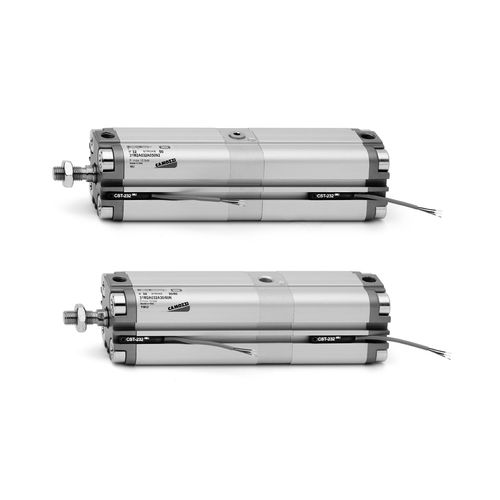

Cilindro multiposição 31 series

pneumáticode pistão magnéticode dupla ação

As dimensões compactas permitem que os cilindros da Série 31 sejam instalados em espaços muito pequenos. Estes cilindros são adequados para utilização com pés, flanges e fixações de munhão. Para completar a série de cilindros compactos, foram introduzidas duas novas versões: tandem e multi-posição. A nova versão Tandem com 2, 3 ou 4 estágios gera uma força de impulso 2, 3 ou 4 vezes superior à do cilindro normal (força de tração standard). A versão Multi-posições permite um máximo de 3 posições diferentes que são determinadas pelo curso dos actuadores individuais. Materiais - corpo e extremos em AL - haste em aço inoxidável laminado AISI 303 - pistão em AL - vedantes da haste e do pistão em PU Montagem - flange - pés - munhão Cursos mínimo e máximo (para tandem 31M e 31F) Cursos mínimos e máximos (para multiposições 31M e 31F) - ø12÷25 = 1÷80 mm ø32÷100 = 1÷100 mm ø12÷25 = dimensão para X2 max 200 mm ø32÷63 = dimensão para X2 max 300 mm ø80÷100 = dimensão para X2 máx 400 mm Fluido - ar filtrado, sem lubrificação. Se for utilizado ar lubrificado, recomenda-se a utilização de óleo ISO VG32. Uma vez aplicada, a lubrificação nunca deve ser interrompida.
