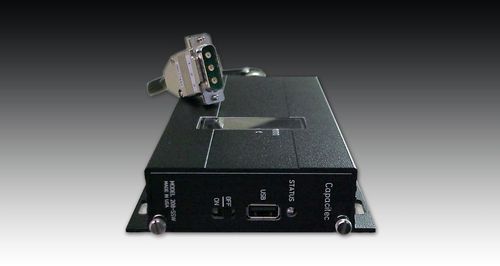

Amplificador de sinal 508-SW

de correntediferencialde comutação

O 508-SW é um amplificador inteligente multicanal de medição de deslocamentos, folgas e furos a cerca de metade do custo do amplificador atual. Este novo condicionador de sinal de comutação de múltiplos canais Capteura® não sacrifica os avanços de linearidade e estabilidade muito elevados do sistema em tempo real. Compatível com todas as sondas Capacitec, o 508-SW pode comutar até 8 canais para utilização em aplicações de deslocamento, fendas e furos. É ideal para aplicações de medição multiponto de baixa velocidade para deslocamentos até 8 canais, medição de fendas até 4 sensores de fendas duplos e sondas de perfuração com 4 localizações diferenciais. O 508-SW está alojado numa pequena caixa de alumínio robusta com uma envolvente externa de 9,5" X 4,25" X 1,25" (241 mm x 108 mm x 32 mm). Esta configuração de comutação compacta é ideal para um grande número de aplicações industriais, tais como medições de alinhamento de fendas em vários pontos para o fabrico de turbinas a jato, ferramentas de paralelismo e conjunto de amplificador único para várias sondas de fendas diferentes utilizadas para medir revestimentos de matrizes de ranhuras. O sistema dispõe de um conetor de porta série USB tipo A ou de um módulo de interface Ethernet J45 opcional. Comunica as medições a um PC ou a um controlador PLC. Isto evita o custo adicional de uma placa ou módulo externo de conversor A/D de 18 bits. Os clientes podem integrar a cadeia de dados lineares do módulo 508-SW no seu programa de software interno para medições em processo e controlo de qualidade. Fique atento ao 516-SW, a ser lançado em breve pela Capacitec - um amplificador de comutação de 16 canais. Aplicações típicas Ajustes da cabeça de fenda do sensor quádruplo para uma cabeça de impressora de jato de tinta de grande formato Alinhamento da ferramenta de paralelismo do rolo de fenda tripla Ferramentas de concentricidade do rotor de pontos múltiplos
