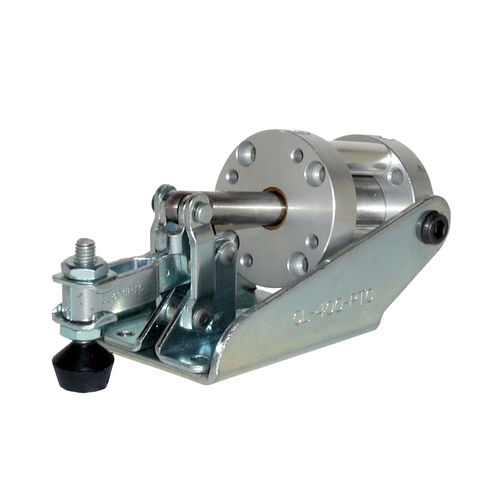

Grampo pneumático CL-400-PTC Series

ajustávelcompactode dupla ação

CL-400-PTC Braço aberto Pinça de ar super compacta para aplicações em que o espaço está em primeiro plano. Semelhante a uma abraçadeira de manípulo vertical de abertura ampla, excepto operada por um cilindro de ar em vez de manualmente. A articulação da alavanca proporciona uma elevada capacidade de retenção e assegura um bloqueio mecânico positivo mesmo que a pressão de ar falhe. O braço de aperto abre-se a 100°. O braço aberto com ranhuras proporciona uma posição ajustável do fuso. Capacidade de retenção de 100 lbs. Fabricado nos EUA. Esta braçadeira é operada por um cilindro de duplo efeito de 3/4" de diâmetro, com vedações Buna-N para temperatura operacional de -20° a +200°F. Duas portas #10-32. A pressão máxima de entrada de ar de 100 psi exerce uma força máxima de aperto de 100 lbs no centro do braço. Esta braçadeira está disponível opcionalmente com capacidade de sensor de posição, incorporando um cilindro de ar especial com um anel de pistão magnético. Isto permite monitorar a posição do cilindro com um interruptor de efeito Hall. Encomende o interruptor de efeito de Hall separadamente (ver produtos relacionados abaixo). Fornecido com o fuso de almofada plana #10-32 CL-316112-FC e (2) arruelas flangeadas CL-3166-TW. Para fusos de aperto alternativos, veja Produtos Relacionados abaixo. Para pedir as conexões em miniatura necessárias para as portas #10-32, ou para pedir um suporte opcional para montagem a 90°, veja os Produtos Relacionados abaixo.
