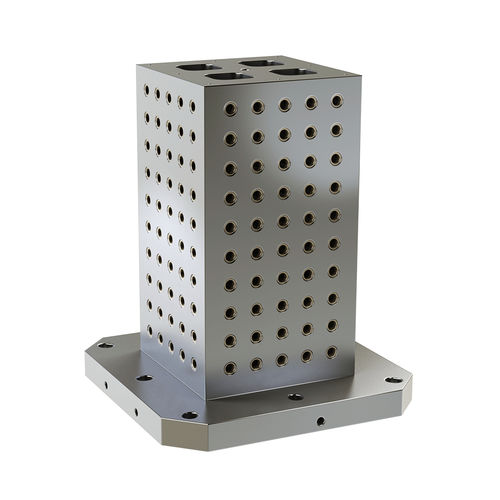

Coluna de fixação em ferro fundido CL-500300600-FTBM-50
modular

coluna de fixação em ferro fundido
coluna de fixação em ferro fundido
coluna de fixação em ferro fundido
coluna de fixação em ferro fundido
Guardar nos favoritos
Comparar


Características

Especificações
em ferro fundido, modular

Descrição

Blocos de ferramentas de quatro lados - Modulares, pesados 5/8" (500mm) Fixação Modular Novo item! Bloco de ferramentas de precisão para centros de usinagem horizontal, incorporando nosso sistema modular Heavy (5/8-11). Todas as quatro faces são usinadas com acabamento usinado a tolerâncias apertadas e qualificadas para a base, com uma grade de furos multiuso espaçados a 2,0000" dentro de 0,0008" da posição real. Os furos de montagem universais se encaixam em quase qualquer espaçamento de ranhura métrico ou de polegada. Os blocos de ferramentas aqui apresentados encaixam em paletes quadradas de 500 mm. Estes blocos de ferramentas têm quatro faces idênticas, ideais para carregar um grande número de peças de tamanho médio numa palete. Cada furo multiuso em um bloco ou placa de ferramentas MF50 do sistema padrão tem uma bucha ID de 5/8" na parte superior com uma pastilha roscada de 5/8-11 por baixo. Os furos multifuncionais estão localizados em um padrão de grade preciso de 2,0000", espaçados entre ±,0008 polegadas da posição real. Parafusos de Localização, com um ressalto de precisão, são usados para localizar e fixar ao mesmo tempo. A capacidade de montagem dupla permite tanto a montagem JIS (localização a partir de duas bordas de referência) quanto a montagem DIN (localização a partir de furos centrais e radiais) com excelente precisão. Para montagem DIN, consulte Produtos relacionados abaixo para Chaves de fixação de paletes. Os furos de montagem universais se encaixam em quase qualquer espaçamento de ranhura métrico ou de polegada. Corpo > Ferro fundido cinzento, ASTM classe 45. Buchas > Aço com alto teor de carbono, tratadas termicamente. Insertos roscados > Aço. Compatível com DFARS e RoHS.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da CARR LANE MANUFACTURING CO.

Outros produtos CARR LANE MANUFACTURING CO.

Modular Fixturing - Heavy System MF50 (5/8")
