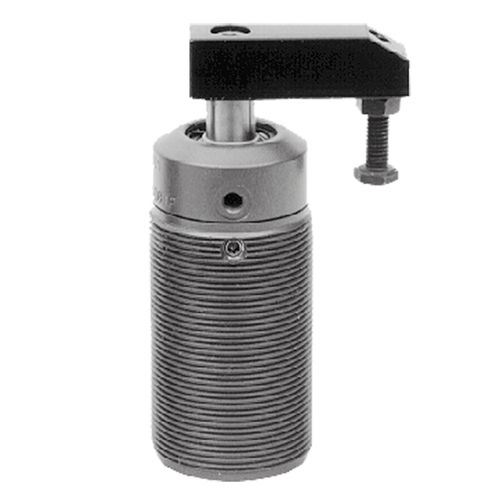

Grampo pneumático CLR-18xx-x0x-ASC series

pivotantecorpo com rosca

100 psi max (Ar) Dupla Ação Versão operada a ar dos nossos populares Swing Clamps hidráulicos, para aplicações que exijam força de aperto leve. Os braços baloiçam livremente para facilitar o carregamento, com um mecanismo robusto de câmara helicoidal. O braço pode ser montado para iniciar sua oscilação de 90° a partir de qualquer posição dentro de 360°. Um pistão magnético padrão permite o monitoramento da posição de fixação e destravamento. A versão com todas as roscas mostrada aqui é ideal para montagem através de uma placa de fixação, para manter as linhas de ar fora da área de trabalho. Uma base de flange opcional está disponível para possibilidades adicionais de montagem. Disponível em cinco tamanhos, cada um com uma opção de balanço no sentido horário ou anti-horário. Força de aperto a 100 psi com braço padrão: 31 libras (3 Series) 83 lbs (4 Series) 126 lbs (5 Series) 200 lbs (6 Series) 310 libras (série 7) Os grampos de balanço são cilindros do tipo pull- onde parte do curso total é usada para balançar o pistão, e o curso restante está disponível como a faixa de fixação. Aplicando pressão de ar na porta A (de aperto) o braço baloiça 90° sobre a peça de trabalho e, em seguida, aperta para baixo. A pressão de comutação para a porta B (destravamento) eleva positivamente o braço e, em seguida, gira-o para trás 90° para carga/descarga Veja Informações de Aplicação para um exemplo típico de conexão de ar. Use uma válvula de verificação de ar entre a alimentação de ar e a válvula de aperto de ar para proteger contra perda de pressão se a alimentação de ar falhar. Use sempre um filtro/regulador/lubrificador. Para aumentar a vida útil da abraçadeira, instale um secador de ar antes do Filtro/Regulador/Lubrificador. O movimento de oscilação não deve ser restringido de forma alguma.
