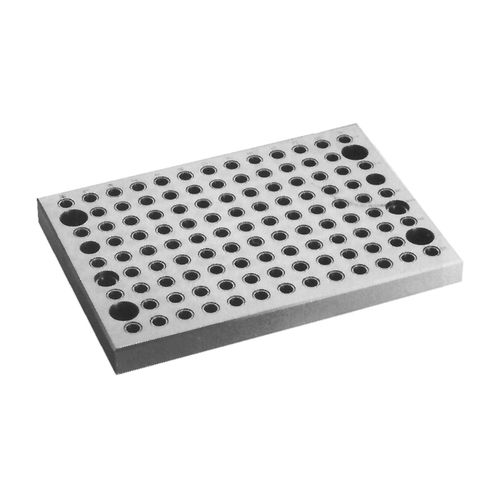

Placa de fixação de precisão CL-BF00-0112
em ferro fundidoretangular

placa de fixação de precisão
placa de fixação de precisão
placa de fixação de precisão
placa de fixação de precisão
Guardar nos favoritos
Comparar


Características

Tipo
de precisão
Material
em ferro fundido
Formato
retangular

Descrição

Novo item! Placas modulares ideais para centros de usinagem vertical, incorporando nosso sistema modular Standard (1/2-13). O material em ferro fundido proporciona precisão superior, estabilidade dimensional e amortecimento de vibrações. Acabamento usinado a tolerâncias apertadas, com uma grade de furos multiuso espaçados a 2,0000" dentro de 0,0008" da posição real. Estas placas retangulares de ferramentas podem ser conectadas com precisão para criar muitas combinações de comprimento e largura. As placas podem ser montadas tanto no sentido longitudinal como no sentido da largura. O comprimento de cada placa é igual à largura do tamanho seguinte maior, permitindo muitas combinações possíveis girando as placas 90°. O tamanho de 20" x 24" é mostrado aqui. Cada furo multiuso em uma placa de ferramentas ou bloco MF40 do Sistema Padrão tem uma bucha de 1/2" de ID no topo com um inserto roscado de 1/2-13 por baixo. Os furos multiuso estão localizados em um padrão de grade preciso de 2,0000", espaçados em ±,0008 polegadas de posição real. Os parafusos de localização, com um ombro retificado de precisão, são usados para localizar e fixar ao mesmo tempo. Duas chaves de localização são necessárias para localizar uma placa retangular de ferramentas em uma mesa com ranhura T (encomendar separadamente para caber em uma máquina específica). Cada placa tem dois conjuntos de furos de localização, para montagem longitudinal ou longitudinal. Os furos de montagem se encaixam em quase todos os EUA ou espaçamento de ranhuras métricas. Fixar com parafusos de cabeça sextavada e porcas T (encomendar separadamente). Veja os produtos relacionados abaixo para acessórios de montagem.

---
