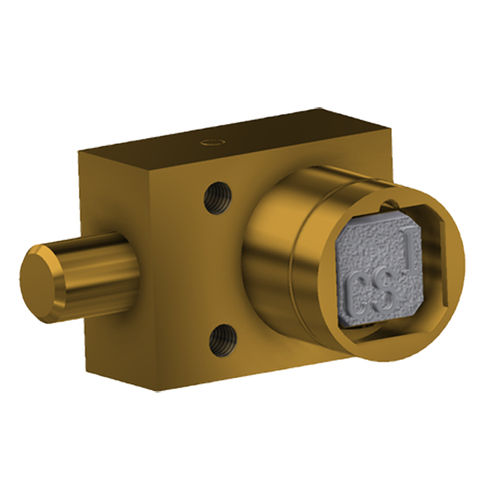

Fechadura mecânica K

para interruptores elétricosem latãoem aço inoxidável

Isolamento Mecânico A fechadura K é um bloqueio mecânico com chave que é adequado para o controle de interruptores elétricos. A unidade padrão vem com um parafuso de 15,88 mm de diâmetro disponível em vários comprimentos, que é usado para controlar a rotação ou movimento de manípulos ou manípulos de operação de interruptores elétricos. Muitos fornecedores de equipamentos de comutadores têm kits de montagem disponíveis para encravamentos Castell. A fechadura é fabricada em latão ou aço inoxidável. CANDIDATURA O componente de segurança de intertravamento K é utilizado como parte de um sistema de segurança integrado. Enquanto a alimentação elétrica do sistema está ligada, as portas de acesso à área de risco estão fechadas. A chave A está presa no interbloqueio do seccionador K (1) enquanto o processo está ligado. Para entrar na área perigosa, o seccionador é desligado e a chave A é girada e solta, travando o seccionador na posição desengatada. A chave A é então levada para o interruptor de ligação à terra. A chave A é inserida na segunda trava K (2) que retrai o parafuso permitindo que a alavanca do interruptor de cames seja girada para engatar a terra. Uma vez rodado, o recesso do excêntrico alinha-se com a próxima fechadura K (3) com a chave B presa na sua fechadura. A chave B pode agora ser retirada da fechadura K (3), que agora bloqueia a alavanca no lugar, assegurando que a ligação à terra não possa ser quebrada. O sistema agora está desconectado e aterrado, a chave B pode ser levada para operar o intertravamento de acesso na porta da área de risco para obter acesso a ela.
