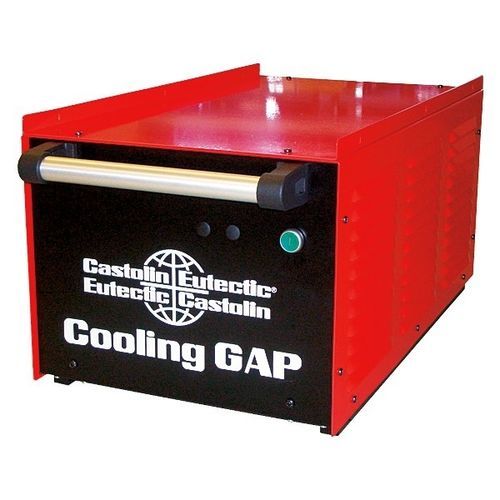

Resfriador de líquido GAP

Em condições normais, um refrigerador é ligado à fonte de energia e à tocha. O líquido de arrefecimento é bombeado pelo arrefecedor através da máquina de soldar, levado para a frente da fonte de energia pela tocha e conduzido de volta. O líquido de refrigeração é aspirado do depósito de líquido de refrigeração para o circuito de refrigeração por uma bomba. No retorno, o líquido quente é bombeado através de um radiador de arrefecimento e finalmente recolhido para o depósito de líquido de arrefecimento. A capacidade de arrefecimento de uma unidade de arrefecimento depende: da temperatura ambiente e do caudal de passagem Q (l/min). O caudal Q depende do comprimento do cabo de ligação, do comprimento do conjunto da mangueira da tocha e do diâmetro da mangueira. Frequência 50/60 Hz Fusível de rede interno 2 A Valor nominal da corrente de alimentação 1,65 A Valor nominal máximo da corrente de alimentação 4 A Consumo de energia 0,37 kW Classe de proteção IP 23
