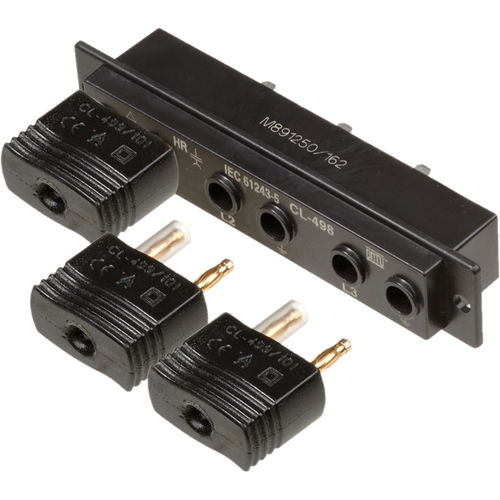

Detector de presença CL-499-101

de tensão trifásica

Aplicação: Indicador de tensão do tipo "alta impedância HR", IEC 61243-5. Utilizado para verificar a ausência ou a presença de tensão nas 3 fases, respetivamente L1, L2, L3, de um aparelho de distribuição de média tensão H.T.A., a jusante das pontes divisoras capacitivas. Liga-se diretamente aos pontos de teste de interface dos sistemas de deteção de tensão separados (SVDS) do tipo CL-498-00 ou equivalente. A presença de tensão é visualizada por meio de um LED de alta eficiência. Características: Tensão máxima de funcionamento: 1080 V rms. Limiar nominal: entre 70 e 90 V ± 5%. Corrente nominal no limiar de disparo: I = 2,5 μA. Frequência de funcionamento: 50/60 Hz. Presença de tensão: LED vermelho intermitente > 1 Hz. Grau de proteção: IP54, isolamento duplo. Dimensões: 48.5 x 39,5 x 19 mm.
