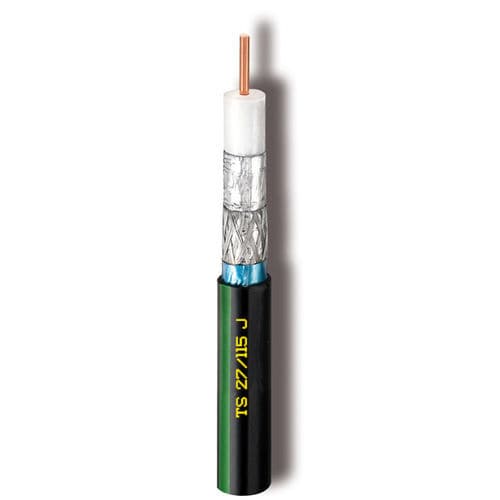

Cabo elétrico coaxial TS27/115J

de dadosantena de TVisolado

- Classe CPR de acordo com UE 305/2011 (DoP) : Fca - Disponibilidade : a pedido - Aplicação : DOCSIS 3.1 (Sistema de dados sobre coaxial) - de acordo com a norma : EN50117-11-2 - CEI-UNEL 36762 - Reação ao fogo : EN50575 DADOS DE CONSTRUÇÃO : - Condutor interior : Ø mm : 2,70 - material : Cu - Dielétrico: Ø mm: 11,50 - material : PEG - Película laminada: material: APAS - Trança : material : CuSn - Cobertura ótica da trança : % : 64 - Diâmetro do entrançado : Ø mm : 12,32 - Folha de película: material: APJ - Bainha exterior : Ø mm : 15,3 - material : PE DADOS FÍSICOS : - Conteúdo de cobre : kg/km : 83,1 - Peso do cabo : kg/km : 188,4 - Raio de curvatura mínimo x 1/n : mm : 200 - Resistência máxima à tração : N : 800 DADOS ELÉCTRICOS : - Impedância : Ohm : 75±2@200 MHz - Capacitância (@1kHz) : pF/m : 52 ± 2 - Rácio de velocidade : % : 85 - Atenuação (a 20°C ) : - a 5 MHz : dB/100m : 0,78 - a 10 MHz : dB/100m : 1,0 - a 30 MHz : dB/100m : 1,34 - a 50 MHz: dB/100m: 1,73 - a 200 MHz: dB/100m: 3,53 - a 300 MHz: dB/100m: 4,34 - a 470 MHz: dB/100m: 5,53 - a 800 MHz: dB/100m: 7,4 - a 862 MHz: dB/100m: 7,71 - a 1000 MHz: dB/100m: 8,38 - a 1350 MHz: dB/100m: 9,92 - a 1750 MHz: dB/100m: 11,52 - a 2150 MHz: dB/100m: 12,8 - a 2400 MHz: dB/100m: 13,6 - a 3000 MHz : dB/100m : 15,4 - Perda de retorno estrutural (SRL) : - a 5 - 470 MHz : dB : >25 - a 470 - 1000 MHz : dB : >24 - a 1000 - 2000 MHz : dB : >23 - a 2000 - 3000 MHz : dB : >22 - Impedância de transferência (Zt) : Classe : A++ - 5 - 30 MHz : mOhm/m : 110 - a 1000 - 2000 MHz : dB : >105 - a 2000 - 3000 MHz : dB : >90 - Resistência do condutor DC interior/exterior : Ohm/km : 3,4 / 3,5
