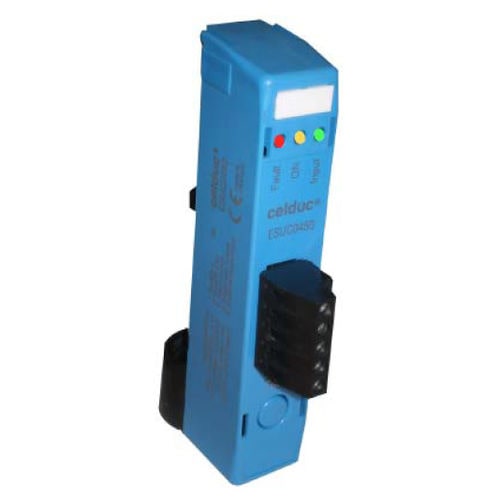

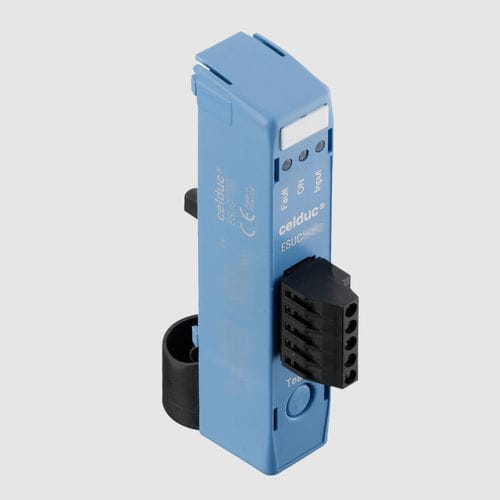

Módulo de monitoramento de corrente ESUC series

Nova opção para a monitorização actual: o módulo ESUC A base ESUC é uma opção disponível para a gama celpac® 2G. Este módulo opcional é encaixável diretamente no contator de estado sólido SU / SUL e mede permanentemente a corrente de carga. Isto é possível para fazer um diagnóstico até 5 elementos de aquecimento em paralelo. Faixa de corrente : 2-40A Controle: 8-32VDC O valor actual é comparado com um valor de referência que foi armazenado durante a inicialização através do botão de pressão "Teach" ou da entrada "external Teach". Se o operador premir o botão de pressão de aprendizagem durante pelo menos 3s ou se a entrada externa de aprendizagem estiver ligada durante pelo menos 3s, o dispositivo irá gravar o valor Iteach da corrente e definir um limiar de corrente elevado em Iteach + 16% e um limiar de corrente baixo em Iteach - 16%. Se a corrente variar fora do valor de referência ( +/- 16%), o módulo detecta uma falha (falha de carga parcial ou sobrecarga). Ao mesmo tempo, o módulo monitora uma falha na rede (sem corrente com controle) ou uma falha no tiristor (corrente sem controle). Em caso de falha, o estado da saída indica um problema após um pequeno atraso (100ms max). Diferentes configurações e status são visualizados por 3 LEDs. 2 limites de alarme 0,84*Inteligência e 1,16*Inteligência (+/-16%) Possíveis detecções : -Carga Aberta -Rede Aberta -Interrupção parcial da carga -SSR Curto-circuitado -Sobrecarga (curto-circuito de carga parcial)
