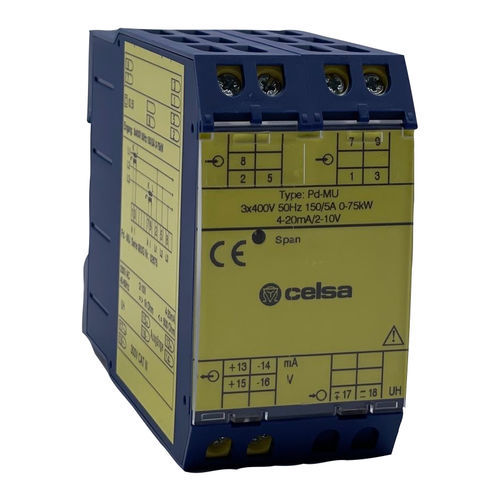

Transdutor de medição para montar em trilho DIN Pd-MU

Aplicações Os transdutores de medição Pw-MU, Pnz-MU, Pz-MU, Pd-MU e Pdr-MU são utilizados para converter e separar a potência ativa em redes AC ou trifásicas num sinal de corrente DC e tensão DC. Função As quantidades a serem medidas chegam ao multiplicador analógico através de transformadores de corrente internos e divisores de tensão. Aqui, os valores instantâneos da corrente e da tensão são multiplicados e, numa fase de integração subsequente, formados como o valor médio de uma tensão CC correspondente à potência ativa. Podem ser medidas grandezas CA sinusoidais e não sinusoidais de qualquer forma de onda. O isolamento galvânico entre os sinais de entrada e de saída é conseguido por meio de acopladores ópticos. Os amplificadores a jusante fornecem os sinais de corrente contínua e de tensão contínua. Ambas as saídas são à prova de circuito aberto e curto-circuito.não é permitida uma ligação entre as duas saídas. É necessária uma tensão auxiliar para "zero vivo" ou tensão nominal flutuante de >± 20%.
