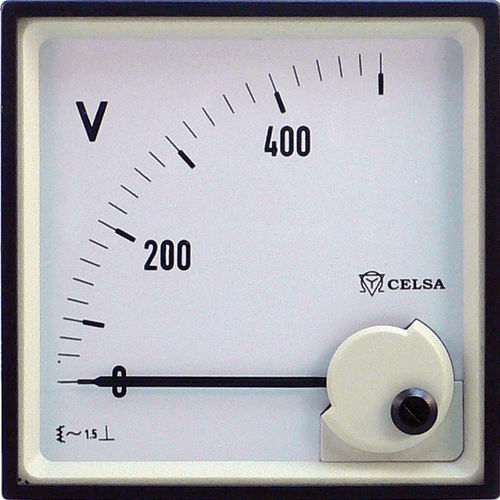

Instrumento de medição de tensão alternativa EQ series

de frequênciade corrente CAmecânico

Os contadores de painel de ferro móvel são utilizados principalmente para medir correntes e tensões CA na gama de frequências de 15 ... 100 Hz. Indicam o valor rms da onda, mesmo com harmónicos elevados, com uma pequena influência na precisão. Os nossos instrumentos são normalmente calibrados para CA sinusoidal. Para correntes superiores a 100A ou tensões elevadas, os instrumentos devem ser ligados através de transformadores de medida. Os instrumentos Movin iron podem ser ligados em qualquer ordem sem observação da polaridade (ki) no transformador de corrente. Escala - 90º Classe - 1,5 Dimensões em mm - 48 x 48 / 72 x 72 / 96 x 96 / 144 x 144 Calha DIN - EQ35 Dados eléctricos Capacidade de sobrecarga de acordo com a norma DIN 43780 Contínua 1,2 vezes o valor nominal Curta duração 10 x IN 5 s em amperímetros 2 x UN 5 s em voltímetros O tempo de regulação é de aproximadamente 1 minuto. Consumo Amperímetros até 15 A 0,5 VA Amperímetros mais de 15 A 0,8 VA Voltímetro entre 1 - 4,5 VA Instrumentos de ferro móvel Movimento de ferro móvel com amortecimento de óleo de silicone. Suspensão pivotante com rolamentos de mola para resistência às vibrações e aos choques. Escalas escala de 90º, comprimida no início. Divisão grosso-fino. Para amperímetros com escala de sobrecarga, cobre entre 10% (para 1,2In) e 35% (para 5In) do comprimento total da escala
