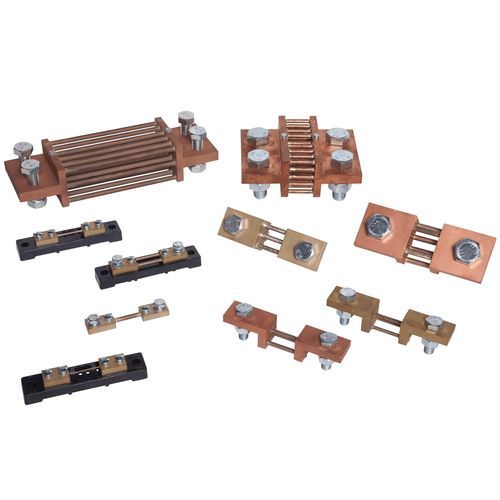

Shunt para trilho DIN Shunts
de precisãoem cobre

shunt para trilho DIN
shunt para trilho DIN
Guardar nos favoritos
Comparar


Características

Especificações
de precisão, para trilho DIN
Material
em cobre

Descrição

Os shunts são acessórios indispensáveis para a medição de corrente em instalações de corrente contínua, especialmente para amperagens elevadas. Proporcionam uma queda de tensão (mV) proporcional proporcional à corrente, facilmente mensurável através de amperímetros de bobina móvel (tipos PQ e PAQ). Também podem ser ligados a wattímetros (tipo DQ../1w) e outros dispositivos de medição ou proteção. As quedas de tensão standard são de 60 mV e 150 mV. As derivações de 150 mV são recomendadas quando a queda de tensão através dos cabos de potencial é elevada, devido ao seu devido ao seu comprimento e/ou ao elevado consumo do instrumento. O melhor desempenho é garantido se forem observados os seguintes pontos: 1. Toda a área de ligação deve estar em contacto com os barramentos. Para correntes elevadas, utilizar suportes em ambas as faces dos blocos terminais. 2. As superfícies de contacto devem estar limpas e, se possível, com uma fina camada de vaselina. 3. Os parafusos e as porcas devem ser totalmente apertados. 4. Tentar obter uma boa ventilação. 5. As derivações podem ser montadas na horizontal ou na vertical. A montagem horizontal permite uma melhor dissipação do calor. PRINCÍPIO DE FUNCIONAMENTO Os shunts são compostos por elementos de resistência de manganina de alta precisão. Quando a corrente passa por eles, produzem uma queda de tensão proporcional. O o baixo coeficiente de temperatura da manganina (0,002%K) garante uma queda de tensão constante - Classe de precisão 0,5 / Execuções especiais: 0.2 a pedido. - Os shunts das gamas 1...25 A (e, a pedido, 60mV 40...150 A) são fixados numa base de isolamento. - A base de isolamento está adaptada para ser montada numa calha DIN de 35 mm.

---
