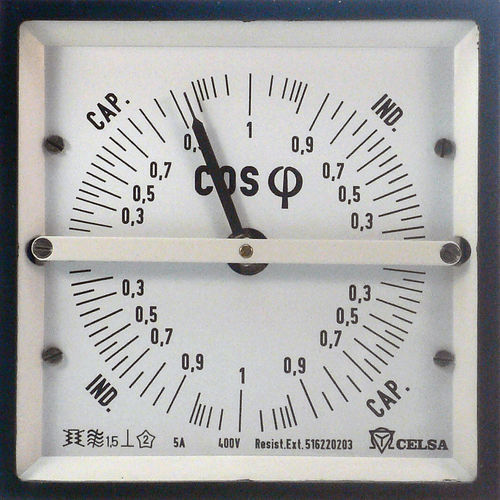

Medidor de fator de potência DPQ/3

de tensão alternativade frequênciade corrente CA

Os DPQ são utilizados para a medição do fator de potência (cos φ). Existem versões para corrente alternada monofásica e trifásica, para cargas equilibradas ou desequilibradas. As versões .../2 são adequadas para linhas com ou sem neutro. A frequência é de 50 ou 60 Hz. Os DPQ../3, são utilizados num quociente de ferro móvel. Estão igualmente equipados com amortecimento por correntes de Foucault, suspensão do pivô e rolamentos de jóias com mola (sem mola para DPQ.../3) para resistência a vibrações e choques. Os tipos DPQ não têm binário mecânico de restauração nem ajustador de zero. Por conseguinte, o ponteiro não tem uma posição determinada quando o instrumento está desligado. Escala - 360º Classe - 1,5 Dimensões em mm - 96 x 96 / 144 x 144 Escalas Escalas não lineares de 90º (DPQ.../1 e /2) ou 360º (DPQ.../3). Divisão grosso-fino divisão. O DPQ.../3 é capaz de medir o fator de potência nos quatro quadrantes (potência ativa exportada ou importada, com fator de potência indutivo ou capacitivo) indutiva ou capacitiva). Execução em escala standard: cap. 0,5-1-0,5 ind. cap. 0,8-1-0,3 ind. cap. 0,8-1-0,8 ind.
