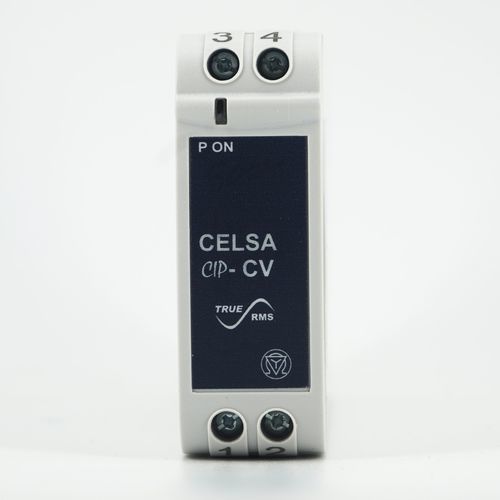

Transdutor para trilho DIN CIP Series

de tensão alternativaCA/CC

Os transdutores CIP-CA / CIP-CV convertem uma corrente AC sinusoidal ou uma tensão AC numa corrente DC independente da carga ou numa tensão DC independente da carga proporcional ao valor medido. Tipo - tensão / corrente Classe - 0,2 Dimensões - 65,5 x 22,5 x 100,5 mm - Medição do valor médio aritmético: Calibração para RMS com forma de onda sinusoidal (valor médio) - Classe de exatidão 0,2 de acordo com a norma internacional IEC/EN 60 688. - Fonte de alimentação auxiliar: 40 V-300 V AC/DC. ou 24 V-60 V AC/DC. - Tempo de resposta da saída < 250 ms. - Instalação rápida e fácil em calha DIN ou numa parede ou num painel utilizando o suporte de orifício de parafuso opcional. Aplicações O transdutor CIP-CA / CIP-CV converte uma corrente ou tensão CA sinusoidal em corrente ou tensão CC independente da carga, proporcional ao valor medido. Modo de funcionamento O sinal de entrada X é separado da rede eléctrica através de um transformador. O sinal é rectificado e filtrado na unidade rectificadora. As propriedades de transformação do transdutor de medição são determinadas no circuito de características seguinte. Os amplificadores de saída transformam o sinal de medição num sinal de saída impresso Y. O circuito é alimentado com uma fonte de alimentação auxiliar H ou L.
