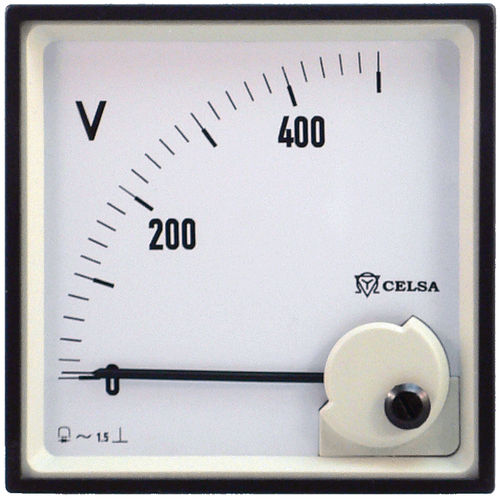

Os contadores de painel com retificador de bobina móvel são adequados para medir correntes e tensões CA sinusoidais. A gama de frequências para voltímetros e miliamperímetros até 600 mA é de 25 a 10.000 Hz. Para correntes superiores a 1A - 5A, a frequência não pode exceder 50 ou 60 Hz. (A pedido: 400 Hz). É possível medir correntes e tensões mais elevadas ligando os instrumentos através de transformadores de medição adequados.
Dados eléctricos
Capacidade de sobrecarga de acordo com a norma DIN 43780
Contínua 1,2 vezes o valor nominal
Curta duração 10 x IN 5 s amperímetros
2 x UN 5 s voltímetros
O tempo de regulação é de aproximadamente 1 minuto.
Consumo
Voltímetro: aprox. 1 mA
Amperímetro: até 800 mA:
1 até 1,5 V de queda de tensão
a partir de 800 mA: aprox. 0,25 VA
Instrumentos de bobina móvel com retificador
Sistema de retificador de bobina móvel autoprotegido, com movimento do íman central e molas de cabelo para a criação do binário de restauração. Suspensão pivotante com rolamentos de mola para resistência a vibrações e choques.
Escalas
escala de 90º (PR...)/escala de 240º (PAR...n), praticamente linear. Ligeiramente comprimida no início para voltímetros inferiores a 40V. As graduações no início da escala são suprimidas eletricamente nos voltímetros de valor nominal. o-fino.
- Para a medição direta da corrente e da tensão alternadas
ou
- Para ligação ao transformador de corrente e tensão
- Classe 1.5
---
