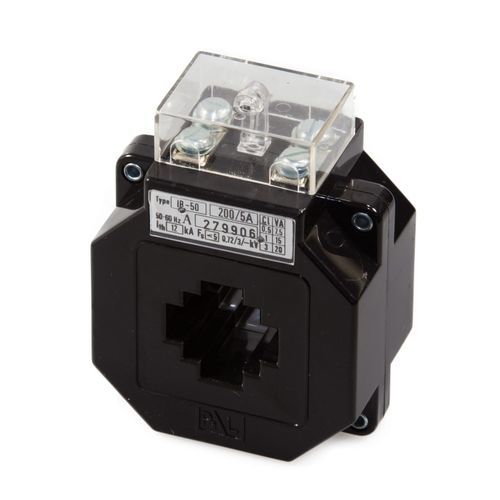

Transformador de corrente IB-50

de mediçãosecopara ambiente interno

TRANSFORMADOR DE CORRENTE DE PROTECÇÃO Dimensões - 105 x 76 x 50 mm Barra primária - 30 x 10 mm Condutor redondo - ⌀ 23 mm Enquanto os transformadores de corrente de medição são utilizados para entrar em saturação acima do intervalo de corrente nominal (indicado no fator limitador de excesso de corrente FS) para evitar o aumento da corrente secundária em caso de falha do sistema (por exemplo, curto-circuito primário) e para proteger os equipamentos no circuito secundário, um c.t. de proteção é utilizado para ter uma saturação longe do seu intervalo de corrente nominal, a fim de proteger os comutadores, etc., utilizando relés de distância, relés de sobreintensidade, etc. As classes de precisão nominal são 5P e 10P. "P" significa "proteção". O fator limitador de excesso de corrente (em %) é dado atrás da classe de precisão. Isso significa, por exemplo, 10P5, se a corrente primária é cinco vezes maior que a corrente nominal, o desvio negativo da corrente secundária em relação à corrente secundária teórica calculada pela relação não é superior a 10%. Aplicação Os transformadores de corrente de proteção convertem uma corrente alternada de valor elevado numa corrente mais baixa e proporcional, a fim de proteger uma instalação por meio de relés normais de correntes nominais 5 ou 1A. Estes transformadores de corrente são adequados para utilização em interiores em redes de baixa tensão. São construídos de acordo com as normas UNE-EN e IEC 61869-2.
