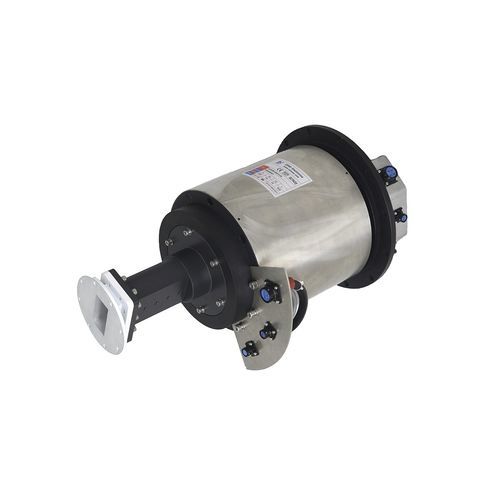

Anel coletor de canal RF ECN000-26P-01R

de transferência de corrente elétrica e de sinaiscoaxialde alta frequência

O anel deslizante de guia de ondas, também conhecido como junta rotativa de guia de ondas, foi especialmente desenvolvido para a transmissão de micro-ondas. Tem a capacidade de transmitir uma largura de banda de alta frequência e alta potência. A frequência mais elevada pode atingir 94GHz. Pode fornecer 1 canal de transmissão de guia de onda separado, pode também ser utilizado como um anel coletor condutor para conseguir a transmissão simultânea de guia de onda, coaxial, potência e sinais de precisão, etc - Corrente : 4*40A,10*1A,12*1A,1*Guia de onda - Tensão : 0~250VAC/VDC - Ruído elétrico: ≤30mΩ(50rpm) - Resistência dieléctrica : - ≥1500V@50Hz (potência) ≥500V@50Hz (sinal) - Resistência de isolamento: 500MΩ@500VDC(potência) 100MΩ@500VDC(sinal) - Tipo de interface : CPR284G (EIA RS-271A) - Gama de frequências: 2,7~2,9 GHz - Potência de pico, máx: 1.0MW - Perda de inserção, máx: 0.2dB - VSWR, máx: 1,2
