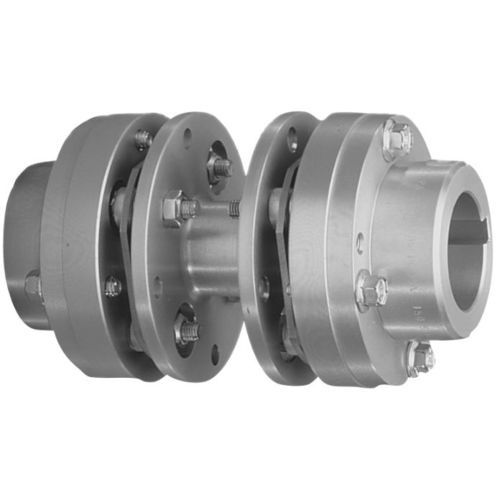

Acoplamento de engrenagem S71

de discopara eixopara motor

O acoplamento de disco tipo espaçador Rexnord Thomas S71 é uma aplicação geral de alta velocidade e de alto binário concebida para aplicações que requerem acoplamentos do tipo espaçador, tais como ANSI, API e outras bombas de processo similares. Os acoplamentos da série 71 são mais comummente utilizados em bombas, compressores e sopradores a motor, turbinas e engrenagens e quando especificados podem satisfazer todos os requisitos API 610 ou API 671. A Série 71 é caracterizada por um desenho simples de três peças com um conjunto de membros centrais unitizados e dois cubos piloto, disponíveis como óxido preto, zinco, cádmio ou fosfato de manganês revestido. Os cubos são pilotados e ajustados ao membro central montado de fábrica para permitir uma fácil montagem de componentes para melhores características de equilíbrio dinâmico. O centro de montagem 'desce' para uma instalação ou remoção rápida sem ferramentas especiais. os desenhos de 4 e 6 parafusos apresentam pacotes de discos em aço inoxidável com materiais alternativos disponíveis. O desenho de 4 parafusos está disponível em 2 tamanhos, enquanto o desenho de 6 parafusos está disponível em 9 e 12 tamanhos, respectivamente. O acoplamento de disco tipo espaçador Thomas S71 foi concebido para acomodar cargas de torque máximo contínuo até 91.700 lb-in e diâmetros de eixo até 7.810 polegadas para os 750 . Clique abaixo para configurar o acoplamento de disco tipo Thomas S71 específico para a sua aplicação.
