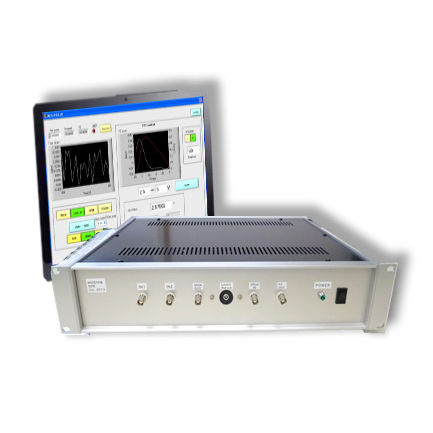

Módulo controlador Flex MOSTAB

Flex MOSTAB MOSTAB（Monochromator Stabilization）is o é o sistema que controla o feedback através de medidas de postura e de sprectrum de luz. O feedback controla o ângulo do primeiro cristal do espectrómetro de cristal duplo para que sejam constantes. Flex MOSTAB é desenvolvido o MOSTAB convencional do tipo DSP com NI Single-Board RIO (NI sbRIO-9636), que é uma placa de uso geral NI equipada com CPU e FPGA que pode ser controlada pelo NI LabVIEW, e circuitos periféricos de 19 polegadas de sistema de montagem em rack dentro do chassi. Ao desenvolver DSP para FPGA, temos novas funções que nunca estiveram disponíveis Destaque Controle autônomo O controlador de feedback do Flex MOSTAB consistia em FPGA e SO em tempo real, mesmo que o computador tenha parado de funcionar, o sistema ainda é capaz de funcionar Capaz de suportar mais tipo de objeto O controlador de feedback tem uma longa vida útil e é capaz de fazer a substituição de peças, empregando a NI RIO. Reutilização e expansão da codificação Controle o uso da peça NI LabVIEW que é capaz de rodar independentemente do hardware, e também é capaz de ajustar livremente a lógica de codificação. Parâmetro Feedback ajustável O parâmetro de feedback é ajustável e fácil de aprender. Especificação Feedback Controller（NI sbRIO-9636） Processador - 400 MHz Memória - 256 MB Disco Rígido - 512 MB FPGA - Xilinx Spartan-6 LX25 Interface de Rede - 10BaseT หรือ 100BaseTX Ethernet Entrada analógica Número do Canal - 3 Resolução - 16 bit Taxa Máxima de Amostragem - 200 kS/s Faixa de entrada - ±10 V、±5 V、±2 V、±1 V Saída analógica Número de Canais - 3 Resolução - 12 bit Taxa Máxima de Amostragem - 336 kS/s Faixa de entrada - 0 ～ 5 Ｖ
