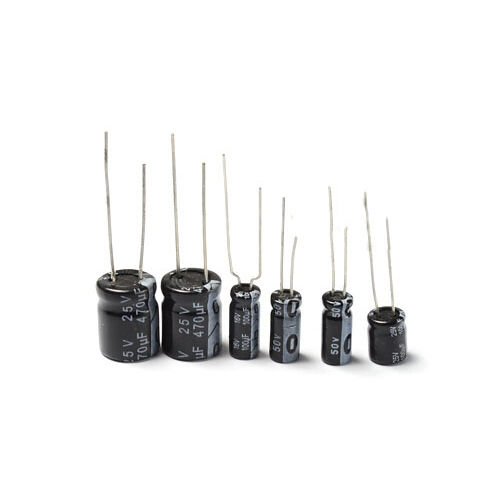

Capacitor eletrolítico EGCA-02

cilíndricode fator de dissipaçãopara circuitos impressos

Capacitor Eletrolítico de Alumínio Itens - Características Categoria Faixa de Temperatura - -40 ~ 105°C Faixa de Voltagem Nominal - 6.3 ~ 100Vdc Tolerância de Capacitância - ± 20% (M) (a 20'C ,120Hz) Corrente de Fuga - 1≤0.01CV ou 3 uA, o que for maior Onde 1: Corrente máxima de fuga (uA). C: Capacitância nominal(uF), V: Tensão nominal(V) (a 20C após 2 minutos) Fator de Dissipação (bronzeado 6) - Tensão Nominal (Vdc) - 6,3 - 10 - 16 - 16 - 25 - 35 - 50 - 63 - 100 tan δ (max) - 0.22 - 0.19 - 0.16 - 0.14 - 0.12 - 0.1 - 0.09 - 0.08 Quando a capacidade nominal exceder 1.000uF, adicionar 0,02 ao valor acima para cada aumento de 1.000uF Características de Baixa Temperatura (Max,Relação de Impedância) Tensão Nominal (Vdc) - 6,3 - 10 - 16 - 16 - 25 - 35 - 50 - 63 - 100 Z (-25°C) /Z (+20°C) - 4 - 3 - 2 Z (-40 °C) /Z (+20 °C) - 8 - 6 - 4 - 3
