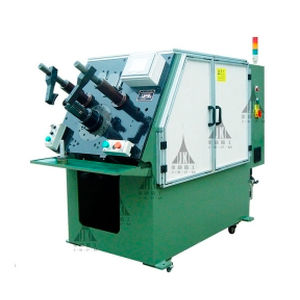

Insersora de encartes QX02

O processo de inserção da bobina é o processo mais importante no fabrico de um estator para um motor elétrico. A ferramenta de inserção da bobina é a peça chave da máquina de inserção da bobina. A fim de manter a inserção da bobina sem problemas, nós projetamos e fabricamos vários tipos de ferramentas de inserção com absolutamente alta qualidade, bem resistentes. - Altura da pilha do estator: 5mm-130mm - Max. Estator O.D. : φ160mm - Gama I.D. do estator: φ17mm-φ110mm - Deslocamento da bomba de óleo : / - Pressão de ar : 0.5-0.8MPa - Fonte de alimentação : 380v/ 50Hz Trifásico a quatro fios - Potência : 2.5Kw - Dimensão (L*W*H) : 1500mm * 740mm * 1600mm - Peso : ≈1000kg O processo de inserção de bobina é o processo mais importante na fabricação de um estator para um motor elétrico. A ferramenta de inserção de bobina é a peça chave da máquina de inserção de bobina. A fim de manter a inserção da bobina sem problemas, nós projetamos e fabricamos vários tipos de ferramentas de inserção com qualidade absolutamente alta, bem resistente. Esta máquina realiza o controlo de grupo para inserir o eixo principal, o eixo de alimentação do papel em cunha e o eixo de indexação do carregador em cunha através do conjunto do sistema de controlo PLC, cooperando com o sistema inteligente de comunicação homem-máquina. Realiza a inserção de fios esmaltados, corte e moldagem de cunha de ranhura, também a inserção de cunhas nas ranhuras do estator quando a inserção da bobina, que completa a inserção de bobina monofásica / multifásica e inserção de cunha de ranhura em uma etapa. A máquina tem as vantagens de um binário uniforme de impulso do fio, moldagem estável da cunha da ranhura, elevada eficiência de produção, baixo custo, utilização e manutenção fáceis e fiáveis.
