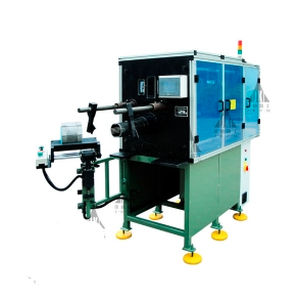

Insersora de encartes QX03

MÁQUINA DE INSERÇÃO DE BOBINAS (SERVO/HORIZONTAL/SEM INDEXAÇÃO) É uma máquina de inserção de bobinas horizontal automática e utiliza um sistema de acionamento de servomotor AC, um sistema de regulação de velocidade de conversão de frequência AC, um sistema de controlo integrado pneumático e PLC. - Altura da pilha do estator: 50mm-215mm - Diâmetro externo máx. Estator O.D. : φ300mm - Gama I.D. do estator: φ30mm-φ160mm - Deslocamento da bomba de óleo : / - Pressão de ar : 0.5-0.8MPa - Fonte de alimentação : 380v/ 50Hz Trifásico a quatro fios - Potência : 3Kw - Dimensão (L*W*H) : 2300mm * 740mm * 1500mm - Peso : ≈1000kg É uma máquina de inserção de bobina horizontal automática e emprega um sistema de acionamento de servo motor AC, um sistema de regulação de velocidade de conversão de frequência AC, um sistema de controlo integrado pneumático e PLC. Além disso, é dotada das funções de alimentação automática de cunha de ranhura num comprimento de seis, corte, formação e inserção no estator com bobina e assim por diante. A velocidade de inserção da bobina pode ser definida por partes. Equipado com interface homem-máquina, é dotado de funções de exibição de status, aviso de falha e várias configurações de parâmetros, ect, e as vantagens da ampla gama de aplicações, alto grau de automação, fácil operação e substituição conveniente do molde. Capaz de puxar automaticamente a bobina do estator e o papel para as ranhuras do estator de uma só vez; Capacidade de modificar os parâmetros no ecrã tátil, com o mecanismo automático de alimentação de papel capaz de alimentar, moldar, cortar e inserir papel de comprimento fixo na base de papel do molde de inserção da bobina.
