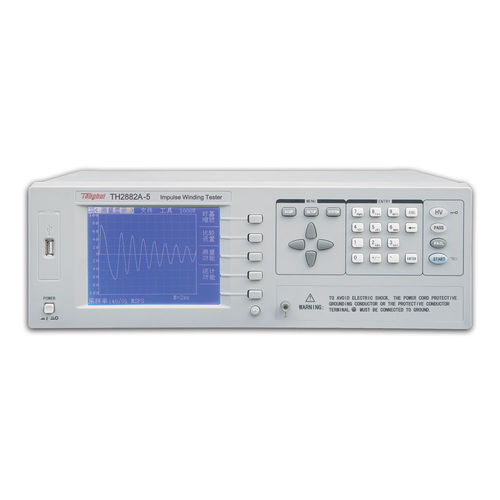

Testador de impulso de tensão TH2882A series

para enrolamento estatóricopara transformadorportátil

■ Devido à influência do material do fio da bobina, material magnético, estrutura e técnicas de fabricação, etc., os produtos da bobina (tais como transformadores, motores, etc.) podem ter defeitos de baixo isolamento entre as camadas da bobina, círculos e condutores. TH2882A série testador de bobinas de impulso, adotando a técnica de amostragem de alta velocidade, é um instrumento de teste de análise de nova geração para o desempenho de isolamento de produtos em bobinas. Ao testar, o TH2882A compara a forma de onda padrão armazenada no instrumento com a forma de onda de medição da corrente. TH2882A dá o resultado da comparação PASS ou FAIL de acordo com Área, Área Diferencial, Descarga Corona, Fase Diferencial, etc. Com função forte, método de teste de precisão, operação flexível e várias interfaces, TH2882A pode fornecer solução de teste para a maioria dos produtos de bobinamento de bobinas Teoria do Teste de Impulso do Enrolamento de Bobinas ■ O testador de enrolamento por impulso testa as características eléctricas do enrolamento da bobina sem danificar o DUT. As condições prévias para a qualidade de uma bobina podem ser detectadas com um simples olhar. A detecção é realizada quando o mesmo impulso elétrico por descarga de condensador é aplicado ao padrão e ao DUT. A onda de decaimento da tensão é gerada em resposta ao impulso, relacionada ao fator Q e à indutância da bobina. Neste sentido, o testador pode detectar curvas e camadas curtas, as diferenças no número de curvas e o material do núcleo. Se for aplicada uma alta tensão de impulso, o isolamento deficiente aparecerá como uma corona ou descarga de camada.
