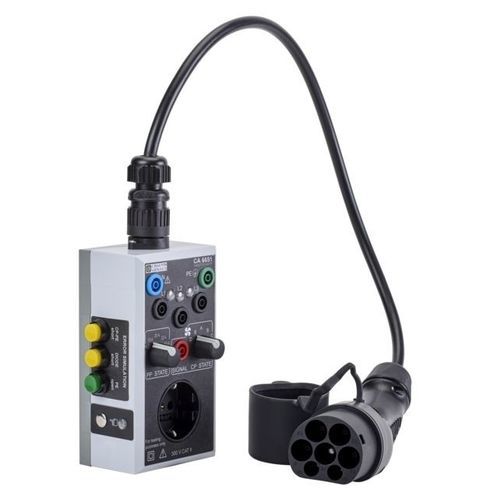

Adaptador elétrico de teste CA 6651

para ponto de recarga elétricade segurança

O adaptador de teste CA 6651 para estações de carregamento de veículos eléctricos é simples de utilizar. Ele pode ser interligado em série na saída de uma estação de carga e permite o acesso aos vários pontos de medição em uma tomada tipo 2 para realizar testes elétricos. O CA 6651 pode ser usado primeiro para realizar os seguintes testes: - O teste funcional para verificar se o condutor de protecção PE está correctamente ligado à terra e se as fases estão presentes - Verificação da segurança da estação de carregamento de veículos eléctricos; para isso, é necessário utilizar o adaptador com um testador multifunções (por exemplo, CA 6117, CA 6131, CA 6133 ou MX 535): Teste de rede, teste de ligação à terra, teste RCD, medição de isolamento O CA 6651 verifica então se a estação de carga está a funcionar correctamente, simulando um veículo em vários estados: ligado, não ligado, a carregar, etc. Para verificar se o sinal é transmitido correctamente entre a estação de carga e o CA 6651, é necessário utilizar um osciloscópio de mão, como o Handscope (forma de onda de sinal, amplitude, largura de pulso, etc.) Destaques - Adaptador de teste para estações de carregamento mode-3 AC equipado com um cabo tipo 2 - Simulação do estado do veículo (sinal CP) - Comutação entre as diferentes correntes de carga de 13 a 63A (estado PP) - Ligação para ver o estado do sinal (PC) - Pré-teste de PE para verificar se não existe tensão perigosa em relação ao PE terra - Presença das fases L1/L2/L3 indicadas por 3 LEDs
