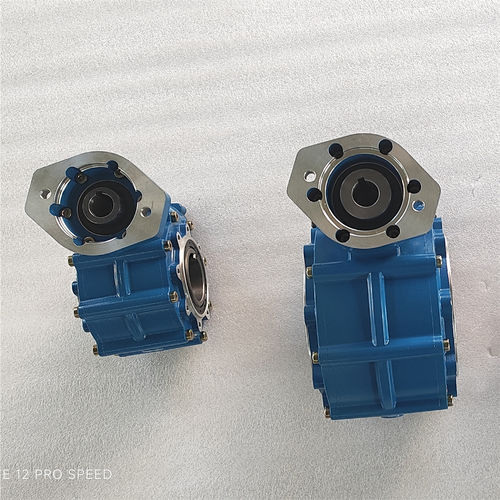

Redutor de rosca sem fim CYWF110-Hde eixos ortogonaisde eixo vazadode eixo maciço
Guardar nos favoritos
Comparar
Características
- Tipo
- de rosca sem fim
- Orientação dos eixos
- de eixos ortogonais
- Tipo de eixo-árvore
- de eixo maciço, de eixo vazado, com dois eixos de saída
- Torque
- 200–500 Nm, 100–200 Nm, 500–1000 Nm
- Montagem
- para montagem em flange, pendular
- Características construção
- flangeado
- Número de estágios
- de simples estágio, de dois estágios
- Performance
- de precisão, de alto rendimento, silencioso, de alto desempenho, sem manutenção, com folga reduzida, de alto torque, de alta capacidade
- Aplicações
- para máquina-ferramenta, para motor elétrico, para transmissão, para motor de passo, para bomba hidráulica, para veículos, para maquinaria, para aparelhos médicos, para aplicações industriais, de transmissão, para turbina, para robô, para têxteis, para transportador, para servomotor, para máquinas
- Velocidade de rotação
MÁX: 400 rpm
(2.513,27 rad.min-1)MÍN: 14 rpm
(87,96 rad.min-1)- Potência
MÁX: 7,5 kW
(10,2 hp)MÍN: 0,75 kW
(1,02 hp)- Relação de redução
MÁX: 100 unit
MÍN: 5 unit
- Peso
MÁX: 23 kg
(50,71 lb)MÍN: 22 kg
(48,5 lb)
Descrição
Chenyue (Jiangsu) Technology Co., Ltd. é um fabricante líder profissional de caixas de engrenagens sem-fim e soluções de sistemas com 31 anos de história desde 1993.
Todos os diâmetros dos furos de saída podem ser personalizados conforme necessário. Atualmente, dispomos de furos de saída de 50mm~110mm para os modelos CYWF50-H, CYWF60-H, CYWF70-H, CYWF80-H, CYWF90-H, CYWF100-H e CYWF110-H. Adequado para motores de 3kW e 7,5kW de potência.
Caraterísticas principais
- Com engrenagem sem-fim de bronze de estanho e óleo lubrificante sintético, manutenção gratuita, sem necessidade de adicionar óleo
para toda a vida
- Saída de fábrica, fornecer inspeção de fábrica de vídeo
- Até agora não temos este molde de flange hidráulica, todos feitos à mão por máquinas CNC. Se
se tiveres Q'ty suficiente para comprar, podemos fazer um molde grátis para ti e assim podes poupar
USD 100 por unidade, pelo menos.
- Faixa de relação de velocidade: 5: 1, 7.5: 1, 10: 1, 15: 1, 20: 1, 25: 1, 30: 1, 40: 1, 50: 1, 60: 1, 80: 1, 100: 1
- Entrada: ∅ 25,5 mm (pode ser personalizado)
- Saída: ∅110.25mm (pode ser personalizado)
-Torque de saída: 200N.m---647N.m
-Potência nominal do motor: 0.75kW--7.5kW
- Flange: flange do motor hidráulico
-Motor de 4 pólos Velocidade de entrada: 1400rpm
-Velocidade de saída do motor de 4 pólos: 14rpm-280rpm
-Velocidade de entrada do servo: 2000rpm
- Velocidade de saída do servo: 20rpm-400rpm
- Caixa em liga de alumínio fundido
- A roda sem-fim adopta bronze de estanho de alta qualidade
- Certificação: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Flange: redonda ou quadrada
- Orientação de montagem: B3 B6 B7 B8 V5 V6
- Pode ser personalizado de acordo com as necessidades do cliente
- Prazo de entrega: 7 dias
- Peso bruto aproximado: 22.5 KGS
- Cor: Azul, Verde e Cinzento
Principais benefícios
- Baixa elevação de temperatura
- Baixo ruído, funcionamento suave
- Longa vida útil e maior durabilidade
- Poupança de energia e elevada eficiência
---
