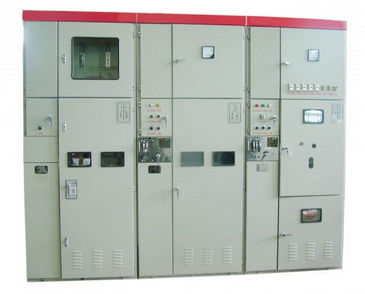

Conjunto de manobra e controle CA XGN2-12

trifásicofixo

Introdução do produto O comutador fixo tipo caixa XGN2-12 (doravante designado por comutador) é utilizado para a aceitação e distribuição de energia do sistema CA trifásico de 50Hz de 12KV ou inferior. É especialmente adequado para ocasiões de operação frequente. É adotado o sistema de barramento único. (O barramento simples com estrutura de derivação e barramento duplo pode ser derivado). XGN2-12(G) é um produto do tipo planalto derivado do interruptor comum e é adequado para uso em áreas de alta altitude. O painel cumpre os requisitos da norma estadual GB3906 A.C. Metal-Enclosed Switchgear para tensões nominais de 3-35kV e da norma internacional IEC298, e está equipado com a função de bloqueio acústico "Cinco-prevenção". O interruptor principal do painel está equipado com disjuntor a vácuo ZN28A-10 e disjuntor a óleo SN10-10, eletromagnetismo CD10 e CD17, assim como mecanismo de operação por mola CT8 e CT17/CT19. De acordo com as exigências do usuário, o ZN28-10, ZN73 e outros disjuntores integrados podem ser utilizados. São adotados o interruptor seccionador rotativo CN30-10, o interruptor seccionador de corrente pesada GN22-10 e o interruptor seccionador de corrente pesada rotativo GN30-10. Normal usando ambiente: 1. - Temperatura ambiente: limite superior +40°C; limite inferior -25°C. 2. - Altitude: não mais do que 1.000m, a altitude para comutadores tipo plateau não deve exceder os 3.000m. 3. - Umidade relativa: média diária <95%, média mensal<90%; 4. - Pressão de vapor de água: média anual: < 2.2x10Mpa, média mensal < 1.8x10Mpa. 5. - Intensidade sísmica: não mais do que 8° de magnitude. 6. - Locais sem desastre de incêndio, risco de explosão, poluição pesada, corrosão química e vibração violenta.
