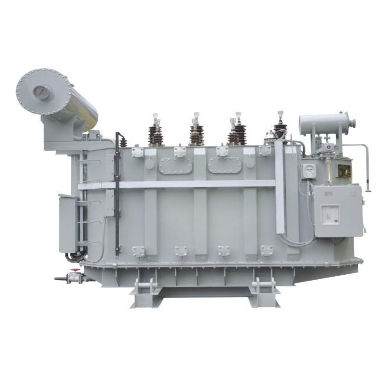

Transformador de distribuição SZ11

a óleoimerso em óleo

1. - Núcleo de ferro É feita de chapa de aço de silício de alta qualidade ultra-fina, laminada a frio, com conexão totalmente cónica de 45°. As cangas em forma de D são utilizadas para os lados superior e inferior. A junta é formada por uma única peça. A sua ausência de perda de carga pode ser reduzida em 5%. Requer uma pequena corrente magnetizante. O núcleo de ferro é integrado com cola epóxi H de dois componentes. Seu ruído é 5-1 OdB inferior ao de produtos domésticos similares. 2. - Bobina A estrutura da torta é adotada para a bobina. Ela pode melhorar totalmente a intensidade do campo elétrico entre as voltas da bobina e a resistência das bobinas a raios; blocos de almofadas axiais são ajustados para garantir que as quatro direções axiais sejam apoiadas de forma confiável. Melhora a resistência ao curto-circuito súbito. Enquanto isso, as bobinas são ajustadas em direções radiais razoáveis para garantir a circulação de óleo e resfriamento da bobina e melhorar a capacidade de sobrecarga do produto; no projeto, ampere-turns desequilibrados são corrigidos para verificar radial, intensidade de tensão axial do condutor e força eletrodinâmica do curto-circuito, de modo a obter uma produção em lote confiável e viável. 3. - Sumário O produto 35KV SZ11 produzido pela Empresa tem um design avançado e científico. Seu material, estrutura e nível tecnológico são muito melhores do que o produto tradicional. A sua resistência ao impulso do raio, curto-circuito e sobrecarga atinge o nível avançado doméstico
