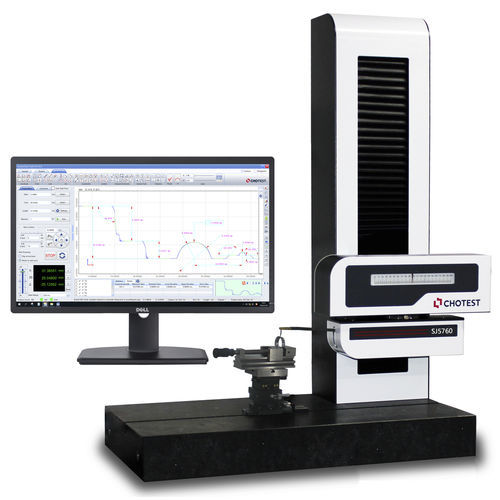

Máquina contornadora CNC SJ5760-PR

para óticas de precisão

N.º do artigo: SJ5760 Nome do produto: Máquina de medição de contornos Faixa de medição do eixo X: 0~200mm Erro de indicação do eixo X: ±(0.6+1.5L/100)µm Gama de medição do eixo Z1: ±25mm Resolução do eixo Z1: 0.01μm Erro de indicação do eixo Z1: ±(0,6+|4H|/100)µm Velocidade de varrimento: 0,05~5mm/s ajustável Fabricante: Chotest Technology Inc. Funções 1. Avaliação do contorno da superfície: Pode avaliar o raio, o ângulo, a distância, as coordenadas, o círculo, a secção transversal circular e determinar os pontos, cada ponto intersectante, eixo de coordenadas, linha reta, linha vertical, círculo e secção transversal circular, e analisar a retidão e a circularidade do contorno; Mais funções: (1) Estabelecer uma reta de regressão e uma circunferência (2)Estabelecer os pontos, os pontos intersectantes, os pontos livres, o ponto central, o ponto mais alto e o ponto mais baixo (3)Estabelecer o sistema de coordenadas (4)Calcular o raio, a distância, o ângulo, as coordenadas e o desvio linear (5)Comparar o valor real com o valor nominal (6)O programa de medição é executado automaticamente 2. O modo automático CNC é suportado; estatísticas e análises SPC são suportadas 3. Suporte para importar ficheiros CAD e anotar o perfil CAD. 4. Suporte para importar dados de perfil em PDF. 5. Pode exportar dados de ensaio para Word, Excel, AutoCAD (opcional) 6. Saída de vários tipos de formato de relatório e suporte de relatório definido pelo utilizador, ou relatório personalizado (opcional) 7. Pode consultar e gerir os registos de ensaio de acordo com o tipo de objeto, o fabricante, o número de fabrico, o inspetor, a instituição apresentada, o número do equipamento, a data de inspeção ou a data efectiva, etc. 8. Pode imprimir vários registos de ensaio seleccionados ou certificados de ensaio da base de dados de uma só vez 9. Software de fácil utilização 10. Cópia de segurança e restauro de dados
