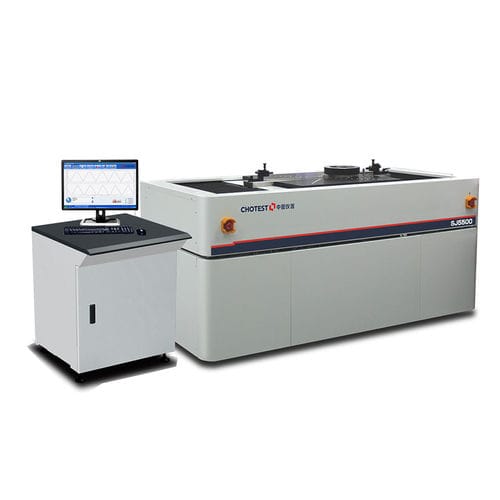

Máquina de medição de diâmetro SJ5500-500

de geometriaem tempo realde peças

Funções 1. Medição totalmente automática de parâmetros abrangentes de calibres de tampões de rosca cilíndrica, calibres de anéis de rosca cilíndrica, calibres de tampões de rosca cónica, calibres de anéis de rosca cónica, calibres de anéis lisos, calibres de tampões lisos e outros calibres com dimensões internas e externas, incluindo diâmetro de passo virtual, diâmetro de passo simples, diâmetro de passo básico, diâmetro maior, diâmetro menor, passo da rosca, ângulo da rosca, metade do ângulo da rosca, retidão do flanco, ângulo de avanço, conicidade, etc. 2. Pode medir calibres de rosca trapezoidal, calibres de rosca de contraforte, calibres de rosca dente de serra e outros calibres de rosca de grande inclinação. 3. Pode medir parâmetros abrangentes de rosca simples e rosca múltipla. 4. Mede vários calibres de rosca de acordo com as normas GB, ISO, BS, ANSI, DIN, JIS, API. Com uma base de dados abrangente e profissional de normas de roscas, satisfaz os requisitos da maioria dos clientes. 5. Gera automaticamente um relatório de teste de acordo com a norma selecionada. 6. Após uma medição, o software pode registar vários parâmetros da rosca e apresentar dados de qualquer posição, além de gerar automaticamente a curva da rosca, os parâmetros relevantes e o gráfico de análise. 7. A sonda de medição e o suporte de trabalho são identificados automaticamente, o que evita a colisão da sonda de medição causada por uma operação incorrecta. 8. Medição e análise unilateral ou bilateral para calibres. 9. Controlador para posicionamento do pino de medição: com uma caixa de controlo de botões fácil de utilizar, a operação é mais flexível. 10. Sistema de software em inglês de fácil utilização e operação simples e conveniente. 11. Os resultados dos testes são guardados automaticamente com o nome do número da série de medição + tamanho do calibre de medição + tipo de calibre de medição
