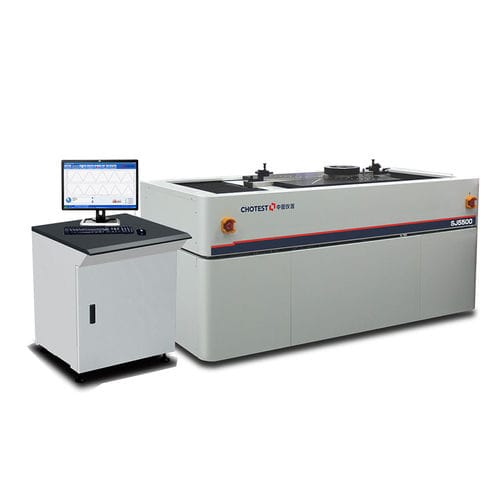

Máquina de medição para rosca SJ5500-200

de diâmetrode geometriade contorno

Item No.: SJ5500-200 Nome do produto: SJ5500-200 Máquina universal de medição de rosca Faixa de medição interna: 2.5~620mm Faixa de medição externa: 1.0~620mm Resolução: 0.01μm Comprimento máximo de medição: 250mm Passo mínimo da rosca: 0,1 mm Faixa de força de medição: 0.04 ~ 0.15N Aplicação: Medição de todos os parâmetros da ficha ou anel de medição em 2~5 min. Fabricante: Chotest Technology Inc. Funções 1. Medição totalmente automática de parâmetros abrangentes de calibres de tampões de rosca cilíndrica, calibres de anéis de rosca cilíndrica, calibres de tampões de rosca cónica, calibres de anéis de rosca cónica, calibres de anéis lisos, calibres de tampões lisos e outros calibres com dimensões internas e externas, incluindo diâmetro de passo virtual, diâmetro de passo simples, diâmetro de passo básico, diâmetro maior, diâmetro menor, passo de rosca, ângulo de rosca, metade do ângulo de rosca, retidão do flanco, ângulo de avanço, conicidade, etc. 2. Pode medir calibres de rosca trapezoidal, calibres de rosca de contraforte, calibres de rosca dente de serra e outros calibres de rosca de grande inclinação. 3. Pode medir parâmetros abrangentes de rosca simples e rosca múltipla. 4. Mede vários calibres de rosca de acordo com as normas GB, ISO, BS, ANSI, DIN, JIS, API. Com uma base de dados abrangente e profissional de normas de roscas, satisfaz os requisitos da maioria dos clientes. 5. Gera automaticamente um relatório de teste de acordo com a norma selecionada. 6. Após uma medição, o software pode registar vários parâmetros da rosca e apresentar dados de qualquer posição, além de gerar automaticamente a curva da rosca, os parâmetros relevantes e o gráfico de análise. 7. A sonda de medição e o suporte de trabalho são identificados automaticamente, o que evita a colisão da sonda de medição causada por uma operação incorrecta.
