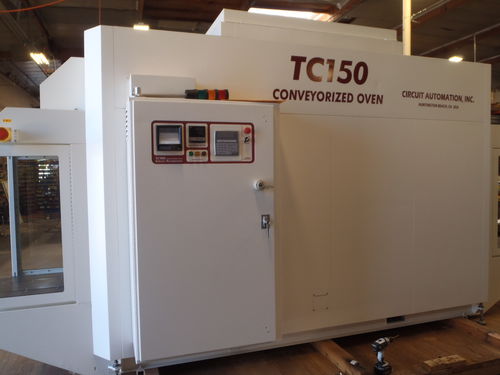

Forno tipo túnel TC150

de endurecimentode secagemde indução

O forno Conveyorized da automatização TC-150 do circuito é o forno conveyorized o mais flexível disponível para a aderência-secagem ou a cura final da tinta do soldermask e da legenda. Os fornos Conveyorized são usados o mais eficazmente para melhorar a produtividade, variabilidade da diminuição, e aumentam o rendimento em processos da tinta do soldermask e da legenda. O TC-150 tem uma câmara caloroso de 3,0 medidores usando uma variedade de cremalheiras com passo diferente e espaçar disponíveis separadamente. A distribuição de ar no TC-150 é extremamente mesmo durante todo o forno, conseguindo a distribuição da temperatura de 3 ° C (TIR) através do painel nas temperaturas aderência-secas e no 6° C (TIR) em temperaturas finais da cura. As rampas TC-150 até a temperatura rapidamente, lisamente, e consistentemente. O forno mantém a temperatura selecionada durante todo a câmara caloroso. Os controladores de SSR mantêm sensível à temperatura a 0,5 mudanças de temperatura do ° C. As variações da temperatura de uma extremidade do forno à outra extremidade são retificadas por um sistema do obturador que dirija o ar quente apenas levemente bastante para opor toda a variação. Para assegurar a segurança do operador, os painéis são refrigerados a uma temperatura morna com os ventiladores de refrigeração antes de alcançar a extremidade do armário da saída. O ar é circulado através do forno em um teste padrão de fluxo laminar, assegurando mesmo a distribuição da temperatura através do painel. O TC-150 recircula quase 7.000 CFM do ar. O fluxo alto promove a remoção rápida do solvente e do monômero dos painéis. O TC-150 esgota 900 CFM do ar, trocando o ar no forno 2,5 vezes pelo minuto. O ar é tomado no forno através de um sistema do filtro de ar puro em cada extremidade do forno. A operação do TC-150 é simples.
