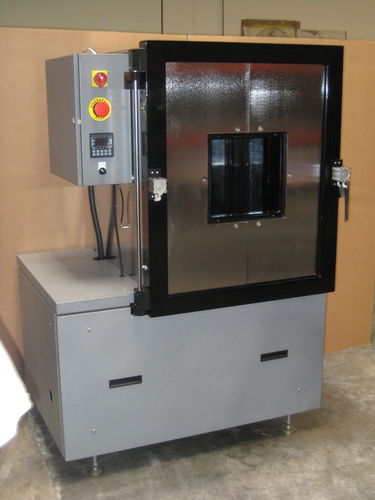

Câmara de vácuo DPVDM

A Circuit Automation introduziu o conceito de uma Câmara de Vácuo para a fabricação de placas de circuito impresso. Uma câmara de vácuo é concebida como parte integrante do processo de aplicação da máscara de solda. Devido aos tamanhos das características de retração na fabricação de PCBs, ao aumento da altura do trilho, à redução dos espaços entre os traços, à máscara de solda através do entupimento e à exigência de aumento da espessura do revestimento para aplicações ENIG, o aprisionamento de ar tornou-se um grande problema de fabricação. A mistura tradicional de tintas de duas partes epoxy soldermask e técnicas de aplicação prendeu e prendeu o ar na máscara. O ar aprisionado causa problemas e defeitos no processamento posterior, seja pelo vácuo no processo de exposição ou pela criação de "vulcões" no processo final de cozimento. A Circuit Automation, Inc. apresenta a primeira câmara de desgaseificação a vácuo projetada especificamente para desgaseificar um rack cheio de painéis. Este modelo DP-VDM Degases até vinte e cinco 24" X 30" (610 X 762mm) de uma só vez. A câmara contém um rack para forno da Circuit Automation. A máquina é otimizada para segurar o número de peça CAI 6-3171C rack. No entanto, várias outras variedades de racks de Automação de Circuito se encaixarão na câmara, incluindo os números de peça 6-3171-125 e 6-3171-156.
