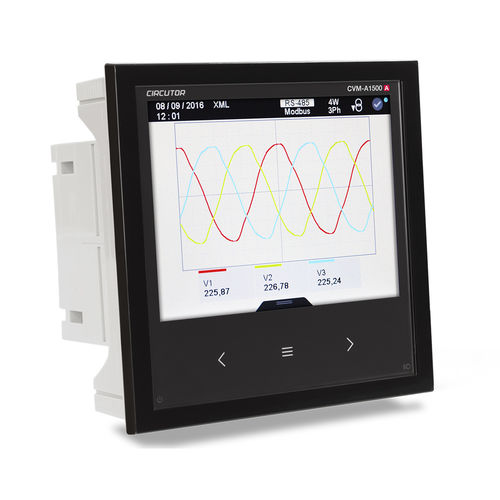

Analisador de qualidade da energia CVM-A1500

para rede elétricagráfico

O CVM-A1500 é um analisador de qualidade de energia montado em painel com EMS (Energy Management Software) integrado. Seu Servidor Web interno (html5) permite que qualquer usuário tenha controle total da instalação usando qualquer navegador web. Projetado para ser instalado na parte mais relevante ou crítica das instalações elétricas já que registra e monitora uma ampla gama de variáveis (quase um ano de dados com RMS, valores máximos e mínimos). O dispositivo também registra eventos de qualidade de energia, como inchaços, quedas, interrupções (a cada meio ciclo) e transientes (de acordo com a IEC 61000-4-30 Classe A). Qualquer evento será imediatamente capturado com a forma de onda de tensão e corrente. Este modelo acrescenta a medição de variáveis de qualidade de energia (definidas na norma EN 50160), tais como coeficientes de cintilação, desequilíbrio (Kd) e assimetria (Ka) ou decomposição de harmónicos de tensão e corrente até 63º. Além disso, é possível monitorar em tempo real as formas de onda instantâneas de tensão e corrente através de sua função osciloscópio. Como valor agregado, CVM-A1500 exibe o número de eventos e transientes em cada fase afetada com o nível alcançado, a duração e sua forma de onda associada. Além disso, esses eventos são exibidos diretamente nos gráficos CBEMA, ITIC e SEMI-F47.
