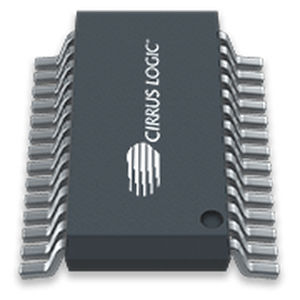

Codec de áudio CS4271

O CS4271 é um codec de áudio altamente integrado que utiliza uma arquitetura de entrada simples e saída diferencial para proporcionar um elevado desempenho analógico e maximizar a flexibilidade do sistema com um oscilador integrado, controlo de volume de saída com rampa suave e passagem por zero, resposta de filtro digital selecionável e deslocadores de nível integrados para interface direta com níveis lógicos de 2,5 V a 5 V. O oscilador integrado elimina a necessidade de um circuito oscilador de cristal externo, reduzindo assim o custo global do projeto e conservando o espaço na placa de circuitos. O CS4271 usa automaticamente o oscilador no chip na ausência de um relógio principal aplicado, simplificando o design do sistema. Caraterísticas Codec estéreo completo conversão de 24 bits Taxas de amostragem do sistema até 192 kHz gama dinâmica do conversor A/D de 108 dB 114 dB Gama dinâmica do conversor D/A -98 dB conversor A/D/-105 dB conversor D/A THD+N Controlo de volume digital de saída com rampa suave Filtro digital de baixa latência Resposta do filtro digital selecionável Filtro passa-alto ou calibração de desvio DC Arquitetura de entrada de terminação única Arquitetura de saída diferencial Oscilador no chip Suporta operações em modo principal ou secundário fonte de alimentação analógica de 5 V 3.fonte de alimentação digital de 3 V ou 5 V Suporta interface direta para níveis lógicos de 2,5 V a 5,0 V Compatível com o CS4272 Pacote: TSSOP de 28 pinos; montagem sem chumbo Disponibilidade para consumidores e automóveis de grau D
