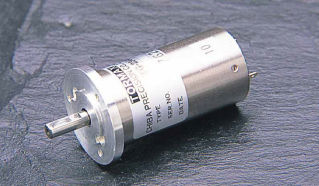

Tacogerador CC TG-2344 series

CA

・Compact, alto desempenho e alta fiabilidade ・Minimal ondulações na tensão de saída ・Superior em linearidade Formas de Ondas de Saída para Gerador de Taquímetros Este produto utiliza íman de terras raras baseado em Samarium para fonte de fluxo magnético de campo e continua a gerar fluxo magnético elevado de forma constante e estável. A bobina gera corrente altematória (CA) conduzindo o MovingCoil-type Roter, mas como o comutador rectifica a voltagem e a produz convertendo-a em corrente contínua (CC) através de uma escova, as formas de onda de saída seriam, idealmente, as mostradas em [Drawing-A]. Contudo, devido ao efeito por voltagem de reactância da indutância do rotor, resistência de contacto da escova, e gama de distribuição do fux magnético de campo, as formas de onda reais serão as mostradas na imagem à esquerda. Formas de Ondas Anormais As formas de onda normais da tensão de saída DC devem ser como mostrado no [Diagrama A], idealmente. No entanto, as formas de onda reais seriam colapsadas quando as escovas passassem por partes isolantes no comutador e, portanto, o estado de contacto seria momentaneamente alterado, como mostra a figura à esquerda no meio. Num caso extremo, as formas de onda seriam anormais, como se mostra no (Diagrama-BJ por falha de contacto das escovas. É possível reduzir essas formas de onda anormais fazendo passar as saídas através do filtro e espacialmente é importante reduzi-las ao limite máximo se utilizarmos o nosso produto para uma aplicação de controlo com resposta rápida. As escovas e o comutador deste produto são muito estáveis, têm resistência ao contacto de reboque, e excelente resistência à abração. Ao combinar com as excelentes características do Tipo de Bobina Móvel, isto tornará o controlo estável, independentemente do tempo de funcionamento.
