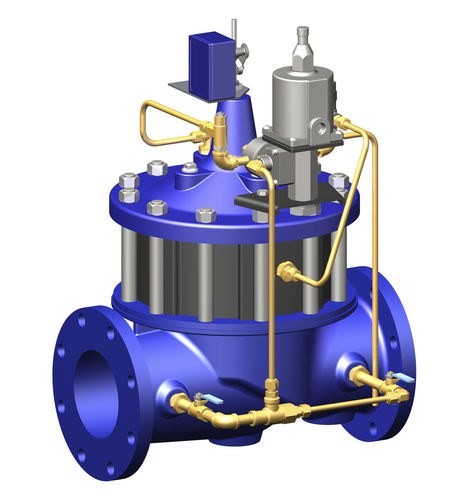

Válvula de controle de bomba de reforço 60-11/660-11 series

O Cla-Val Modelo 60-11/660-11 é uma válvula de controle da bomba booster operada por piloto. Ela é instalada na bomba booster de descarga utilizada para se livrar de picos de tubulação devido ao acionamento e parada da bomba. Outras características desta válvula incluem um controle solenóide que pode ser operado manualmente, e uma válvula de retenção incorporada A bomba arranca contra uma válvula fechada. Quando a bomba é ligada, o controle solenóide é energizado e a válvula começa a abrir lentamente, aumentando gradualmente a pressão da linha até à cabeça de bombagem completa. Quando a a bomba é sinalizada para desligar, o controle do solenóide é desenergizado e a válvula começa a fechar lentamente, reduzindo gradualmente o fluxo enquanto a a bomba continua a funcionar. Quando a válvula está fechada, um interruptor de fim de curso que serve como um intertravamento elétrico entre a válvula e a bomba, liberta o motor de arranque da bomba e a bomba pára. Caso ocorra uma falha de energia, uma válvula de retenção do tipo elevador incorporada fecha o fluxo no momento em que o fluxo pára, impedindo o fluxo inverso independentemente de posição de montagem do solenóide ou do diafragma. Instale a válvula como mostrado para ajudar a evitar picos de tubulação durante a bomba arranca e pára. O conduto flexível deve ser utilizado para ligações eléctricas ao comando do solenóide e ao interruptor final. Uma Válvula Antecipadora de Surtos Cla-Val Modelo 52-03 é recomendada para ou o Modelo 652-03 se uma válvula de porta reduzida é necessário. Use o Painel de Controle da Bomba Eletrônica PC-22D para aplicações onde o controle eletrônico e a integração com SCADA é desejada. Nota: Recomenda-se a instalação com a haste da válvula na vertical para cima. Para instalação com haste horizontal utilize o Cla-Val Modelo 60-73 ou, se um é necessária uma válvula de porta reduzida, Modelo 660-73.
