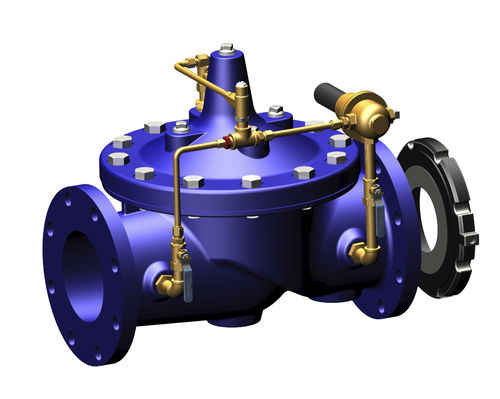

Válvula de diafragma 40-01/640-01 series

de controle de vazão

O modo Cla-Val 40-01/640-01 Válvula de controle de fluxo consiste em três componentes principais o corpo com sede instalada, a tampa com rolamento instalado e o conjunto do diafragma, deve ser o único elemento móvel e deve formar uma câmara selada na parte superior da válvula, separando a pressão de operação da pressão da linha. Para continuar, os empanques e/ou caixas de empanque não são permitidos e não deve haver pistões operando a válvula principal ou os controles piloto. A Válvula de Controle de Fluxo Cla-Val Modelo 40-01 previne o fluxo excessivo limitando o fluxo a uma taxa máxima pré-selecionada, independentemente da alteração da pressão da linha. É uma válvula de diafragma com comando hidráulico, controlada por piloto. O comando piloto responde à pressão diferencial conduzida através de uma placa de orifício instalada a jusante da válvula. O controlo preciso é assegurado, uma vez que alterações muito pequenas na pressão diferencial de controlo produzem uma acção correctiva imediata da válvula principal. Os ajustes de caudal são feitos rodando um parafuso de ajuste no comando piloto.
