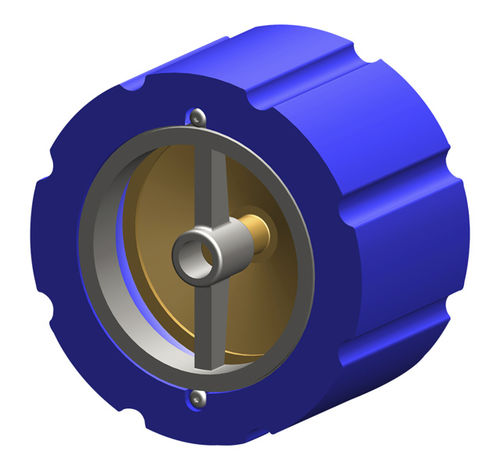

Válvula de retenção tipo poppet 580 series

wafersilenciosade mola

A Válvula de Retenção de Wafer Silent Série Cla-Val 580 tem um gatilho com mola que permite que a válvula feche antes de ocorrer a inversão do fluxo, resultando num fecho silencioso e sem lamparinas. Trata-se de uma válvula de retenção verdadeiramente silenciosa. Para facilidade de instalação, a válvula pode ser instalada em posições verticais ou horizontais com o fluxo para cima ou para baixo. O curto comprimento da válvula permite um desenho com economia de espaço. As válvulas de retenção silenciosas Wafer estão disponíveis nos tamanhos 2" a 10", com uma pressão nominal de 125 lb. ou 250 lb. Construída em um corpo de ferro dúctil revestido com epóxi com internos de aço inoxidável, a Válvula de Retenção Silenciosa Cla-Val oferece fechamento estanque com sede metal-metal. Para aplicações, os assentos resilientes Buna-N® estão disponíveis como opções. Todos os materiais estão em conformidade com as especificações da ASTM, garantindo um desempenho fiável e duradouro. Como uma confirmação do compromisso de qualidade da Cla-Val, todas as válvulas da série 580 125/250# são Aprovado pela Factory Mutual, excepto os fornecidos com bancos resilientes Buna-N®. A válvula silenciosa de retenção de wafer consiste de um corpo pesado de ferro dúctil, assento de aço inoxidável, disco e mola de aço. O disco da válvula deve ser guiado ao centro em ambas as extremidades com um eixo integral e deve ser carregado por mola para operação silenciosa. A mola deve ser helicoidal ou cônica e de pedra tombada para obter um microacabamento para resistir a depósitos minerais. Para facilitar a manutenção, a sede e o disco devem ser substituíveis no campo. A válvula de retenção deve ser capaz de operar silenciosamente quando instalada em osições verticais ou horizontais, com fluxo para cima ou para baixo. A área de fluxo através do corpo deve ser igual ou superior à área da secção transversal da tubagem equivalente.
